Automatyczna skrzynia biegów ma działać płynnie, bez szarpnięć i bez ryzyka zgaśnięcia silnika przy postoju. Właśnie dlatego tak ważna jest przekładnia hydrokinetyczna, czyli konwerter momentu obrotowego, który łączy silnik z przekładnią w zupełnie inny sposób niż klasyczne sprzęgło. Poniżej rozkładam to na czynniki pierwsze: od budowy i zasady działania, przez zachowanie podczas ruszania, po objawy zużycia i praktyczne wskazówki serwisowe.
Najważniejsze rzeczy, które warto wiedzieć o konwerterze momentu
- Konwerter przenosi napęd przez olej ATF, a nie przez suche tarcie jak sprzęgło w manualu.
- Przy ruszaniu potrafi chwilowo pomnożyć moment obrotowy, dzięki czemu auto startuje łagodniej i sprawniej.
- Sprzęgło lock-up usuwa poślizg przy jeździe ze stałą prędkością, poprawiając spalanie i obniżając temperaturę oleju.
- Szarpanie, drżenie albo ślizganie nie zawsze oznacza awarię samego konwertera, bo podobne objawy dają też ATF, elektrozawory i silnik.
- Najwięcej dla trwałości robią: właściwy olej, kontrola temperatury i rozsądne interwały serwisowe.

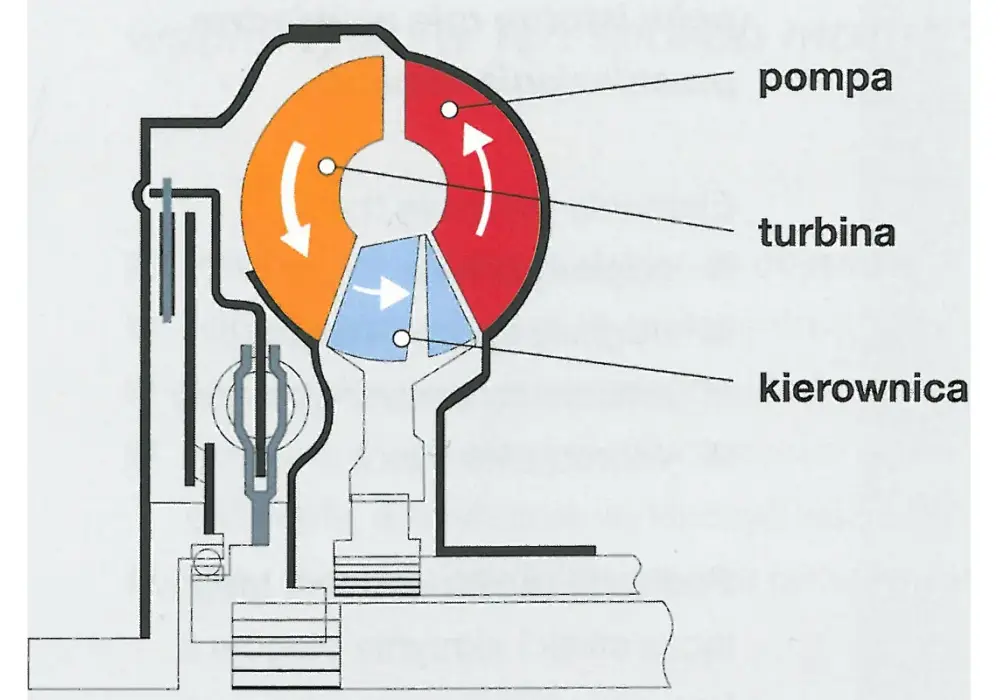

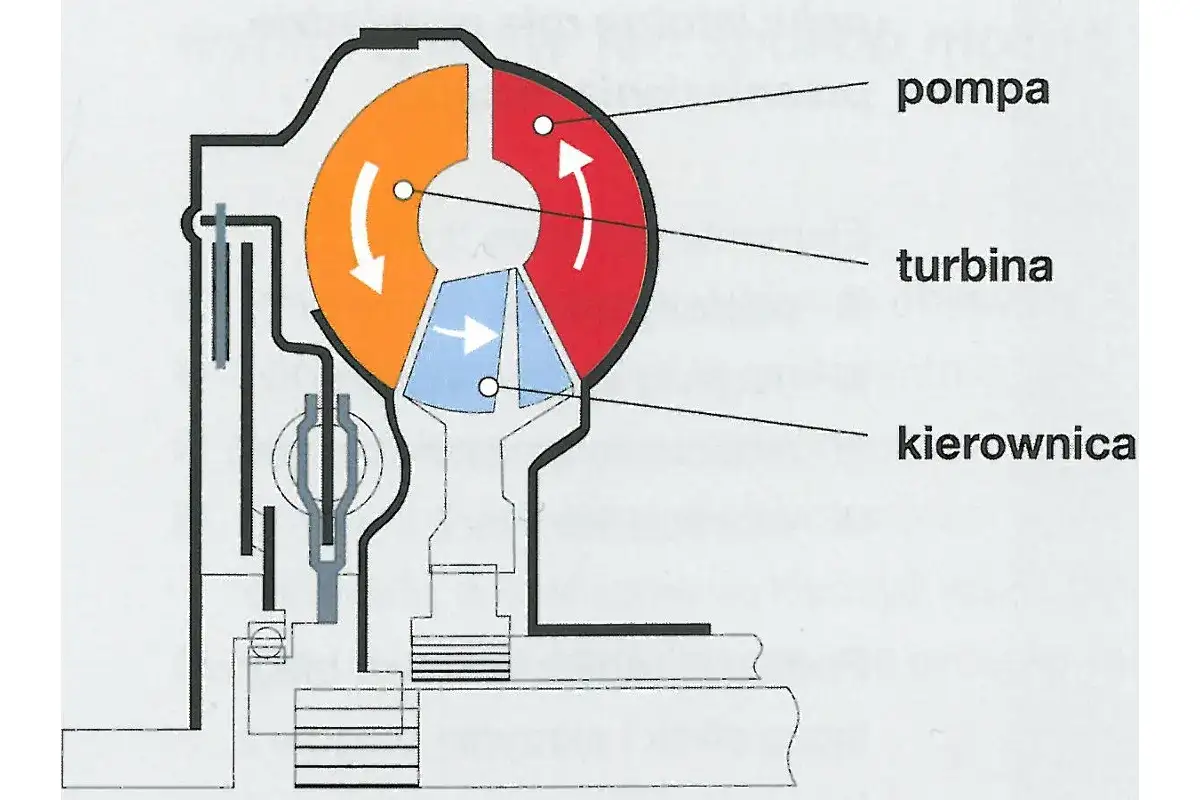

Z czego składa się konwerter momentu i jak przekazuje napęd
Najprościej widzę ten układ jako trójdzielny mechanizm, w którym olej wykonuje pracę pomiędzy silnikiem a skrzynią. Nie ma tu klasycznego rozłączania i łączenia tarczy sprzęgłowej, tylko kontrolowany przepływ cieczy, który pozwala ruszać miękko i bez szarpnięcia.
Pompa napędzana przez silnik
Pompa, nazywana też impellerem, jest połączona z silnikiem i obraca się z jego prędkością. Jej zadanie jest proste: wprawia olej ATF w ruch wirowy i kieruje go na turbinę. ATF, czyli olej do automatycznej skrzyni biegów, odpowiada jednocześnie za przenoszenie siły, smarowanie i chłodzenie całego układu.
Turbina po stronie skrzyni
Turbina odbiera energię od strumienia oleju i zaczyna obracać wał wejściowy skrzyni. To właśnie na tym etapie ruch silnika zamienia się w ruch napędowy przekładni. W praktyce turbina nie jest sztywno związana z pompą, więc między nimi zawsze występuje pewien poślizg, który jest normalny i potrzebny w fazie ruszania.
Stator, czyli element, który robi największą różnicę
Stator to kierownica przepływu z jednokierunkowym sprzęgłem, które pozwala mu blokować się tylko w jednym kierunku. Jego rola polega na tym, że zawraca olej wracający z turbiny tak, aby ponownie pomagał pompie, zamiast ją hamować. Dzięki temu konwerter nie jest zwykłym „pływającym” sprzęgłem, ale elementem zdolnym do chwilowego zwiększenia siły na wyjściu.
Przeczytaj również: Silnik TSI co to znaczy? Kluczowe informacje i zalety technologii
Sprzęgło lock-up
Lock-up, czyli sprzęgło blokujące, pojawia się wtedy, gdy skrzynia chce wyeliminować stratę poślizgu. Przy spokojnej jeździe, zwykle na wyższych biegach, może spiąć pompę i turbinę niemal na sztywno. Wtedy układ zachowuje się bardziej jak bezpośrednie połączenie mechaniczne niż jak klasyczny hydrodynamiczny łącznik.
Właśnie ta kombinacja płynności, elastyczności i możliwości chwilowego „dopięcia” napędu sprawia, że automat rusza tak gładko. Kiedy wiemy już, z czego to się składa, łatwiej zrozumieć, co dokładnie dzieje się pod nogą kierowcy podczas startu z miejsca.
Co dzieje się podczas ruszania i przy przyspieszaniu
Przy starcie z miejsca konwerter pracuje najintensywniej. Silnik obraca pompę, olej zostaje rozpędzony, turbina zaczyna reagować z opóźnieniem i właśnie w tym krótkim oknie pojawia się efekt mnożenia momentu. Dla kierowcy oznacza to płynne ruszenie, bez konieczności „dozowania” sprzęgła lewą nogą.
| Faza jazdy | Co robi konwerter | Co czuje kierowca |
|---|---|---|
| Ruszenie z miejsca | Pompa mocno rozpędza ATF, a stator pomaga zawracać strumień | Auto startuje łagodnie i bez szarpnięcia |
| Spokojne przyspieszanie | Poślizg stopniowo maleje, a przekazywanie siły staje się coraz bardziej bezpośrednie | Obroty rosną, a samochód przyspiesza przewidywalnie |
| Silne obciążenie | Układ utrzymuje większy poślizg, żeby silnik wszedł w korzystniejszy zakres pracy | Auto lepiej reaguje na gaz, ale rośnie temperatura oleju |
W typowym aucie osobowym stall speed, czyli zakres obrotów, przy którym silnik przestaje wyraźnie podbijać prędkość wejściową przy zablokowanym napędzie, często mieści się mniej więcej w przedziale 1800-3000 obr./min. To nie jest jednak stała reguła, bo wszystko zależy od konstrukcji konwertera, masy auta i charakterystyki silnika.
Podobnie z mnożeniem momentu: w samochodach osobowych zwykle mówimy o wartościach rzędu 1,8:1 do 2,5:1 w korzystnym punkcie pracy, ale tylko przez krótki czas i tylko wtedy, gdy układ ma odpowiedni poślizg. To nie jest magiczna stała liczba, tylko efekt pracy hydrauliki w konkretnych warunkach.
Im lepiej rozumiemy ten etap, tym łatwiej docenić, po co w ogóle w nowoczesnych automatach pojawił się lock-up. Bez niego wygoda byłaby świetna, ale sprawność i temperatura pracy wyglądałyby dużo gorzej.
Po co jest lock-up i dlaczego bez niego automat byłby mniej oszczędny
Lock-up rozwiązuje największą wadę hydrodynamicznego przenoszenia napędu, czyli poślizg. Gdyby konwerter cały czas pracował wyłącznie na oleju, część energii zamieniałaby się w ciepło, a przy jeździe autostradowej straty byłyby wyraźnie odczuwalne. Sprzęgło blokujące ogranicza ten problem, łącząc pompę i turbinę w sposób mechaniczny, gdy warunki na to pozwalają.
Najważniejsze korzyści są trzy:
- niższe spalanie przy spokojnej jeździe, bo spada stratny poślizg,
- mniejsze grzanie ATF, co bezpośrednio wpływa na trwałość skrzyni,
- lepsza kultura jazdy, bo obroty silnika są stabilniejsze przy stałej prędkości.
W praktyce lock-up nie zawsze działa jak przełącznik on/off. W wielu skrzyniach pracuje płynnie, a więc może być częściowo spięty, żeby połączyć ekonomię z komfortem. To rozwiązanie szczególnie dobrze sprawdza się w lekkim obciążeniu, podczas spokojnego przyspieszania i na trasie, gdzie temperatury i straty energii mają duże znaczenie.
Gdy sprzęgło blokujące zaczyna szarpać albo ślizgać się w nieodpowiednim momencie, objawy bywają mylące. I właśnie dlatego następna sekcja jest tak ważna, bo pozwala odróżnić realną awarię od usterki, która tylko ją imituje.
Jak rozpoznać zużycie bez zgadywania
Najczęstszy błąd kierowców polega na tym, że każde drżenie automatu przypisują od razu konwerterowi. Ja patrzę na to ostrożniej, bo podobne zachowanie może wywołać także zużyty ATF, problem z ciśnieniem hydraulicznym, elektrozawór albo nawet wypadanie zapłonu w silniku. Dopiero zestaw objawów daje sensowny kierunek diagnozy.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Drżenie przy lekkim gazie, zwykle przy stałej prędkości | Ślizgające się lock-up, zużyty ATF, problem z modulacją ciśnienia | Stan oleju, błędy sterownika, moment pojawiania się drgań |
| Obroty rosną, a auto przyspiesza słabiej niż zwykle | Nadmierny poślizg konwertera, niski poziom ATF, spadek ciśnienia | Poziom i kolor oleju, testy ciśnienia, odczyt kodów usterek |
| Szarpnięcie dokładnie przy włączaniu lock-up | Zużycie sprzęgła blokującego, elektrozawór, adaptacje skrzyni | Diagnostyka skrzyni i historia serwisowa |
| Wibracje tylko na rozgrzanym oleju | ATF po przebiegu, przegrzewanie, czasem usterka silnika imitująca shudder | Temperaturę pracy, zapłon, stan chłodzenia |
| Przegrzewanie w korku, przy holowaniu albo na podjeździe | Zbyt duży poślizg, słabe chłodzenie, niewłaściwy olej | Układ chłodzenia skrzyni i jakość ATF |
Warto pamiętać o jednym szczególe: drgania lock-upu nie zawsze oznaczają konwerter do wymiany. Czasem winny jest po prostu olej, który stracił właściwości cierne, a czasem przyczyna leży poza skrzynią, na przykład w nierównej pracy silnika. Dobra diagnoza oszczędza najwięcej pieniędzy, bo nie prowadzi do wymiany dużego i drogiego elementu „na ślepo”.
To prowadzi prosto do serwisu, bo właśnie tam najczęściej decyduje się, czy skrzynia będzie pracować długo, czy zacznie się starzeć szybciej, niż powinna.
Jak dbać o olej ATF i temperaturę skrzyni
W automacie nie ma miejsca na przypadkowy olej. ATF musi mieć odpowiednią lepkość, współczynnik tarcia i odporność na temperaturę, bo od tego zależy zarówno praca konwertera, jak i całej hydrauliki. Zły płyn albo zbyt późna wymiana szybko odbijają się na lock-upie, ciśnieniu i kulturze pracy skrzyni.
Ja trzymałbym się kilku prostych zasad:
- sprawdzaj dokładną specyfikację ATF przewidzianą przez producenta, a nie tylko samą nazwę „do automatu”,
- nie lekceważ zapachu spalenizny, ciemnego koloru i spienienia oleju,
- przy jeździe miejskiej, w korkach i przy holowaniu skróć interwał kontroli,
- jeśli skrzynia ma chłodnicę ATF, dbaj o jej drożność i czystość,
- po długiej trasie z obciążeniem pozwól układowi wrócić do normalnej temperatury zanim znów go mocno dociążysz.
Jeżeli producent nie podaje innego harmonogramu, w praktyce rozsądnym punktem odniesienia bywa wymiana oleju co około 60-80 tys. km, a przy cięższej eksploatacji nawet częściej, mniej więcej co 40-60 tys. km. Nie traktuję tego jednak jako sztywnej normy dla każdego auta, tylko jako bezpieczny kierunek dla skrzyń, które pracują w korkach, pod obciążeniem albo w wysokich temperaturach.
Warto też odróżnić wymianę oleju od naprawy. Jeśli w skrzyni są już poważne objawy zużycia, sama wymiana ATF nie przywróci sprawności konwertera. Może poprawić zachowanie układu, ale nie naprawi zużytych tarcz, uszkodzonego lock-upu ani spadków ciśnienia.
Dlatego do serwisu podchodzę praktycznie: najpierw sprawna diagnoza, potem decyzja o wymianie płynu, a dopiero później ewentualna rozbiórka. Taki porządek zwykle oszczędza czas, pieniądze i nerwy.
Zanim uznasz, że winny jest konwerter, sprawdź te trzy rzeczy
Gdy automat zaczyna zachowywać się nienaturalnie, nie szedłbym od razu w najdroższy scenariusz. Najpierw sprawdzam trzy rzeczy, które najczęściej rozstrzygają, czy problem leży w konwerterze, czy obok niego.
- Stan ATF - czy olej nie jest ciemny, spalony, spieniony albo wyraźnie spóźniony w reakcji.
- Błędy sterownika - czy komputer skrzyni nie pokazuje problemów z lock-upem, ciśnieniem lub poślizgiem.
- Warunki występowania objawu - czy szarpanie pojawia się tylko na ciepło, tylko przy lekkim gazie, czy również podczas dynamicznego przyspieszania.
Jeśli chcesz szybko zawęzić źródło problemu, zacznij właśnie od tych trzech punktów, bo one najczęściej odróżniają drobną usterkę od rzeczywistego zużycia hydrauliki. Dobrze utrzymany układ hydrokinetyczny potrafi pracować bardzo długo, ale wymaga dwóch rzeczy, których nie da się obejść: właściwego oleju i kontroli temperatury.
