Budowa sprzęgła - Jak działa i jak rozpoznać objawy zużycia?

Sprzęgło jest jednym z tych elementów napędu, o których myśli się dopiero wtedy, gdy zaczyna ślizgać się, szarpać albo utrudniać zmianę biegów. Budowa sprzęgła w samochodzie nie jest przesadnie skomplikowana, ale cały układ działa poprawnie tylko wtedy, gdy tarcza, docisk, łożysko oporowe, koło zamachowe i mechanizm wysprzęglania pracują bez opóźnień. Poniżej rozkładam temat na części pierwsze: pokazuję, z czego składa się ten układ, jak przenosi moment obrotowy i po czym poznać, że coś zaczyna się zużywać.

Z czego składa się sprzęgło w samochodzie

Jeśli rozbieram ten układ na najprostszy model, widzę trzy warstwy: element cierny, element dociskowy i element sterujący. To właśnie one decydują o tym, czy napęd ma być połączony, czy na chwilę odcięty od skrzyni biegów. W praktyce w klasycznym aucie osobowym cały zespół współpracuje z kołem zamachowym, a w wielu konstrukcjach także z dwumasą.

Element	Za co odpowiada	Co zwykle czuć przy zużyciu
Koło zamachowe	Stanowi powierzchnię pracy dla tarczy i stabilizuje obroty silnika	Drgania, stuki, nierówna praca przy ruszaniu

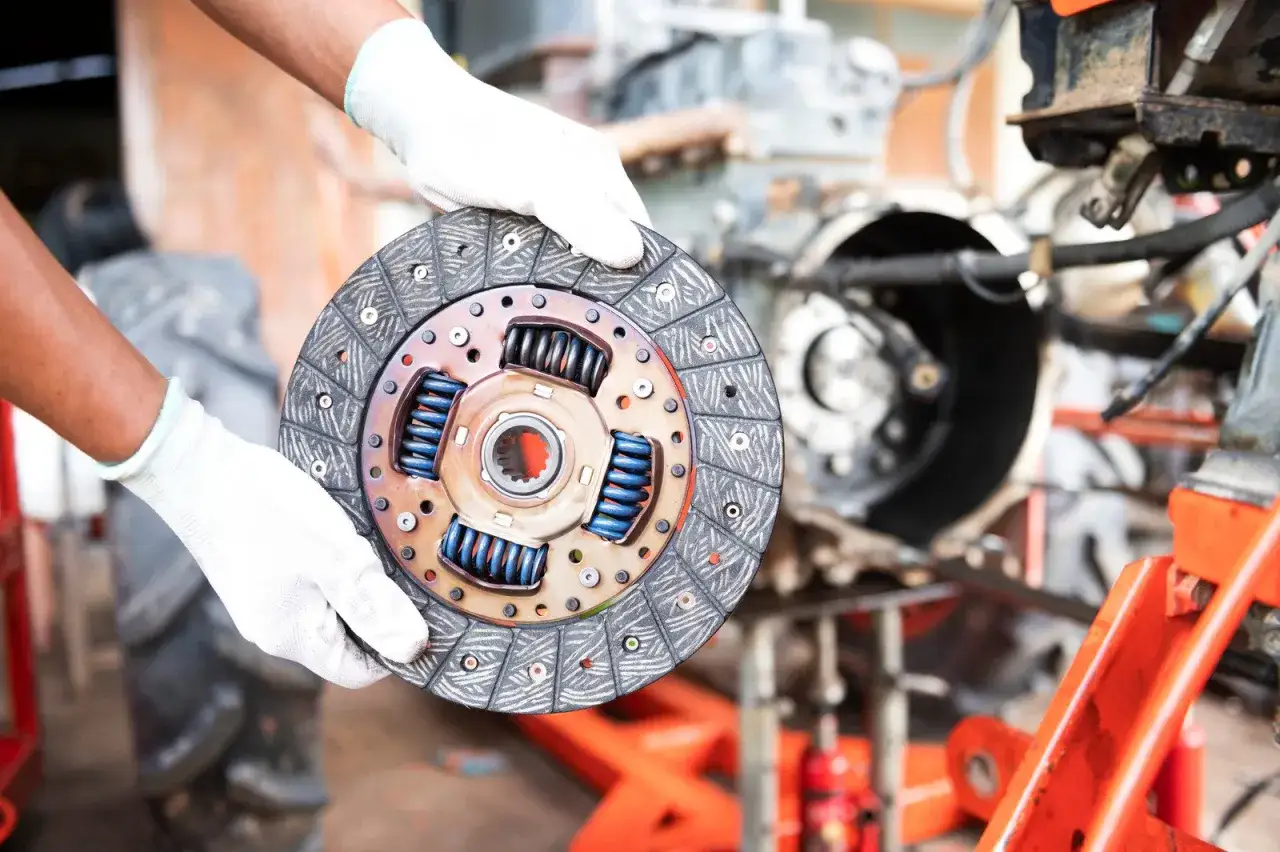

Tarcza sprzęgła	Przenosi moment obrotowy przez tarcie okładzin	Poślizg, zapach spalenizny, szarpanie
Docisk	Dociska tarczę do koła zamachowego z odpowiednią siłą	Trudności z przenoszeniem mocy, niepełne rozłączanie
Sprężyna talerzowa	Tworzy nacisk na tarczę i reaguje na ruch łożyska oporowego	Twardszy pedał, nierówna praca układu
Łożysko oporowe	Przenosi nacisk z wysprzęglania na sprężynę docisku	Szum, wycie przy wciskaniu pedału
Wysprzęglik lub widełki	Uruchamia łożysko oporowe i rozłącza napęd	Niepełne wysprzęglanie, nierówny skok pedału
Dwumasowe koło zamachowe	Tłumi drgania skrętne i chroni skrzynię biegów przed szarpnięciami	Klekot, wibracje, stuki na biegu jałowym

W niektórych zestawach trafisz też na docisk samonastawny, czyli SAC. To rozwiązanie automatycznie kompensuje zużycie okładziny tarczy, żeby siła potrzebna do wciśnięcia pedału nie rosła wraz z przebiegiem. Dla kierowcy jest to wygodne, ale przy naprawie wymaga już większej precyzji montażu.

Kiedy już wiadomo, kto za co odpowiada, łatwiej zrozumieć sam moment przeniesienia napędu i to, dlaczego sprzęgło może działać płynnie albo szarpać przy każdym ruszeniu.

Jak sprzęgło przenosi moment i kiedy rozłącza napęd

W codziennej jeździe sprzęgło wykonuje dwie przeciwstawne rzeczy. Gdy pedał jest puszczony, tarcza jest mocno dociśnięta do koła zamachowego i moment obrotowy płynie do skrzyni biegów przez tarcie. Gdy naciskasz pedał, układ wysprzęglania odciąża docisk, sprężyna talerzowa ugina się i połączenie między silnikiem a skrzynią zostaje przerwane.

Ten proces wygląda prosto, ale w praktyce ma kilka etapów, które warto rozumieć:

1. Przy ruszaniu ze świateł tarcza przez chwilę ślizga się kontrolowanie, żeby samochód ruszył płynnie.
2. Podczas zmiany biegu napęd zostaje na moment przerwany, dzięki czemu synchronizatory w skrzyni mogą wykonać swoją pracę.
3. Po całkowitym wciśnięciu pedału tarcza oddziela się od koła zamachowego na tyle, by można było bez oporu wybrać bieg.

To kontrolowany poślizg, a nie wada. Dopiero kiedy trwa zbyt długo albo pojawia się przy zwykłym przyspieszaniu, zaczyna oznaczać problem. Wtedy najczęściej winne są zużyte okładziny, zbyt słaby docisk albo przegrzanie całego zestawu.

W tarczy pracują też amortyzatory skrętne, czyli małe sprężyny w piaście tarczy, które wygładzają nagłe skoki momentu obrotowego. Dzięki nim skrzynia biegów dostaje mniej szarpnięć, a napęd pracuje ciszej i bardziej kulturalnie.

Kiedy rozumiesz samą mechanikę tarcia, następny krok jest naturalny: trzeba sprawdzić, w jaki sposób kierowca w ogóle uruchamia ten proces.

Co robi układ wysprzęglania

Sprzęgło nie działa samo z siebie. Ktoś musi przenieść siłę z pedału na mechanizm dociskowy, a właśnie za to odpowiada układ wysprzęglania. W starszych autach była to najczęściej linka, w nowszych dominują rozwiązania hydrauliczne, a w wielu konstrukcjach spotyka się też centralny wysprzęglik, czyli CSC.

Rodzaj sterowania	Jak działa	Najważniejsza cecha
Linka mechaniczna	Pedał ciągnie za linkę, a ta porusza widełkami i łożyskiem	Prosta konstrukcja, ale wymaga kontroli i regulacji
Układ hydrauliczny	Płyn przenosi siłę z wysprzęglika głównego do roboczego	Płynniejsza praca i lepsza kompensacja luzu
Centralny wysprzęglik CSC	Siłownik pracuje bezpośrednio przy skrzyni, często wokół wałka wejściowego	Bardzo kompaktowe rozwiązanie, ale trudniejsze w obsłudze

W hydraulice kluczowe jest jedno: układ musi być szczelny i wolny od powietrza. Powietrze daje się ścisnąć, więc pedał robi się miękki, skok zmienia się w sposób nieprzewidywalny, a sprzęgło zaczyna rozłączać się nie do końca. Z perspektywy kierowcy objawia się to trudnym wrzucaniem biegów, szczególnie jedynki i wstecznego, albo wrażeniem, że pedał pracuje „gąbczasto”.

W praktyce właśnie układ wysprzęglania bardzo często odpowiada za objawy, które na pierwszy rzut oka wyglądają jak zużyta tarcza. Dlatego przy diagnozie nie patrzę tylko na samą część cierną, ale na cały tor ruchu od pedału aż do docisku.

Skoro wiemy już, jak siła trafia do sprzęgła, warto spojrzeć na jeszcze jeden element, który potrafi mocno zmienić charakter całego napędu.

Dlaczego koło zamachowe i tłumienie drgań mają znaczenie

Tu jest najwięcej nieporozumień, bo wielu kierowców traktuje sprzęgło jak samą tarczę między silnikiem a skrzynią. Tymczasem w nowoczesnym aucie ogromną rolę odgrywa koło zamachowe, a szczególnie jego dwumasowa wersja. To ono pomaga odseparować drgania skrętne silnika od przekładni, dzięki czemu napęd pracuje ciszej, a zmiany biegów są łagodniejsze.

Różnicę między rozwiązaniami najlepiej widać w praktyce:

Typ rozwiązania	Zaleta	Ograniczenie
Koło jednomasowe	Prostsze, tańsze i zwykle bardziej odporne mechanicznie	Gorzej tłumi drgania, więc napęd może pracować twardziej
Koło dwumasowe	Lepiej wygładza pracę silnika i chroni skrzynię biegów	Jest droższe i bardziej wrażliwe na przeciążenia

Dwumasę szczególnie czuć w silnikach o wysokim momencie obrotowym, zwłaszcza w dieslach i jednostkach turbodoładowanych. Jeśli zaczyna stukać na biegu jałowym, drżeć przy gaszeniu albo przenosić metaliczne odgłosy na budę, nie warto zrzucać winy wyłącznie na tarczę sprzęgła. Czasem problem siedzi właśnie w tłumieniu drgań, a nie w samym docisku.

Ten element jest ważny nie tylko dla komfortu. Gdy tłumienie drgań działa źle, dostaje też skrzynia biegów, a z czasem cierpią synchronizatory i łożyska. I właśnie wtedy zużycie przestaje być tylko kwestią wygody, a staje się realnym problemem napędowym.

Które elementy zużywają się najszybciej i po czym to poznać

Najczęściej pierwsza poddaje się okładzina tarczy, ale to nie znaczy, że reszta automatycznie jest dobra. Docisk może stracić siłę, łożysko oporowe może hałasować, a hydraulika może ograniczać skok wysprzęglania. Gdy diagnozuję taki układ, patrzę na cały zestaw, bo pojedynczy objaw potrafi mieć kilka przyczyn.

• Obroty rosną, a auto przyspiesza słabo, czyli sprzęgło się ślizga.
• Pojawia się zapach spalenizny po ruszaniu pod górę lub przy dynamicznym starcie.
• Biegi wchodzą ciężko, zwłaszcza pierwszy i wsteczny, a samochód lekko pełznie mimo wciśniętego pedału.
• Pedał robi się miękki, gąbczasty albo wyraźnie zmienia punkt brania.
• Przy wciskaniu lub puszczaniu pedału słychać szum, tarcie albo metaliczne stukanie.

Warto rozróżnić dwa scenariusze. Jeśli problem pojawia się głównie przy wciskaniu pedału, podejrzewam łożysko oporowe, wysprzęglik lub docisk. Jeśli auto źle rusza pod obciążeniem i obroty uciekają szybciej niż prędkość, pierwsza w kolejce jest tarcza i jej okładziny. Gdy dochodzi do tego drżenie całego napędu, sprawdzam też dwumasę.

To prowadzi do najważniejszego pytania z punktu widzenia kierowcy: czy naprawiać pojedynczą część, czy od razu robić cały zestaw.

Kiedy wymiana jednego elementu ma sens, a kiedy lepiej zrobić cały zestaw

Tu opłaca się zachować chłodną głowę, bo pozorna oszczędność często kończy się podwójną robocizną. Jeśli uszkodzona jest tylko hydraulika albo świeżo po naprawie pojawił się wyciek z wysprzęglika, wymiana pojedynczego elementu może mieć sens. Jeżeli jednak sprzęgło ślizga się, szarpie, hałasuje albo samochód ma duży przebieg, zwykle rozsądniej jest wymienić cały komplet.

W praktyce kompletna naprawa najczęściej obejmuje:

• tarczę sprzęgła,
• docisk,
• łożysko oporowe lub centralny wysprzęglik,
• ocenę koła zamachowego, a przy dwumasie często także jego wymianę.

Przy montażu ważne są rzeczy, które z zewnątrz wyglądają banalnie: idealne wycentrowanie tarczy, czystość powierzchni styku, prawidłowe dokręcenie śrub i brak uszkodzeń prowadnicy wałka wejściowego. Nie wciskam też skrzyni na siłę, jeśli elementy nie chcą się zgrać, bo wtedy łatwo uszkodzić nową tarczę albo osadzić zestaw pod złym kątem.

Po naprawie zawsze sprawdzam też hydraulikę i skok pedału. Nawet niewielka ilość powietrza potrafi dać objawy, które wyglądają jak wadliwe sprzęgło, choć w rzeczywistości problem siedzi w odpowietrzeniu układu.

Na końcu zostaje jedna praktyczna rzecz: wiedzieć, co z całej tej konstrukcji naprawdę ma znaczenie w codziennej jeździe.

Co z tej konstrukcji naprawdę warto zapamiętać

Sprzęgło nie jest pojedynczą częścią, tylko zestawem elementów, które muszą jednocześnie przenosić moment, tłumić drgania i pozwalać na chwilowe rozłączenie napędu. Jeśli rozumiesz rolę tarczy, docisku, łożyska, układu wysprzęglania i koła zamachowego, dużo łatwiej odróżnisz zwykłe zużycie od awarii hydrauliki albo problemu z dwumasą.

Najbardziej praktyczna zasada jest prosta: gdy pojawiają się objawy, nie patrzę na sprzęgło wyłącznie przez pryzmat jednej części. Sprawdzam cały tor przeniesienia siły, bo dopiero wtedy da się rozsądnie ocenić, czy wystarczy drobna naprawa, czy lepiej od razu zrobić pełny zestaw i zamknąć temat na dłużej.
