Awaria przekaźnika pompy paliwa potrafi unieruchomić auto w sposób, który na pierwszy rzut oka wygląda jak kosztowna usterka pompy, immobilizera albo sterownika silnika. W praktyce często chodzi o prosty element elektryczny, który ma podać zasilanie do pompy tylko wtedy, gdy układ na to pozwala. Poniżej rozpisuję, jak działa ten układ, jakie daje objawy, jak go sprawdzić miernikiem i kiedy wymiana samego przekaźnika ma sens.
Najpierw sprawdź zasilanie, potem sam element, a dopiero na końcu pompę
- Brak pracy pompy po włączeniu zapłonu nie przesądza jeszcze o awarii samego przekaźnika.
- Najbardziej miarodajny test to pomiar napięcia na pinach 30, 85/86 i 87.
- Jeśli styki są przypalone albo gniazdo ma ślady grzania, nowy element nie rozwiąże wszystkiego.

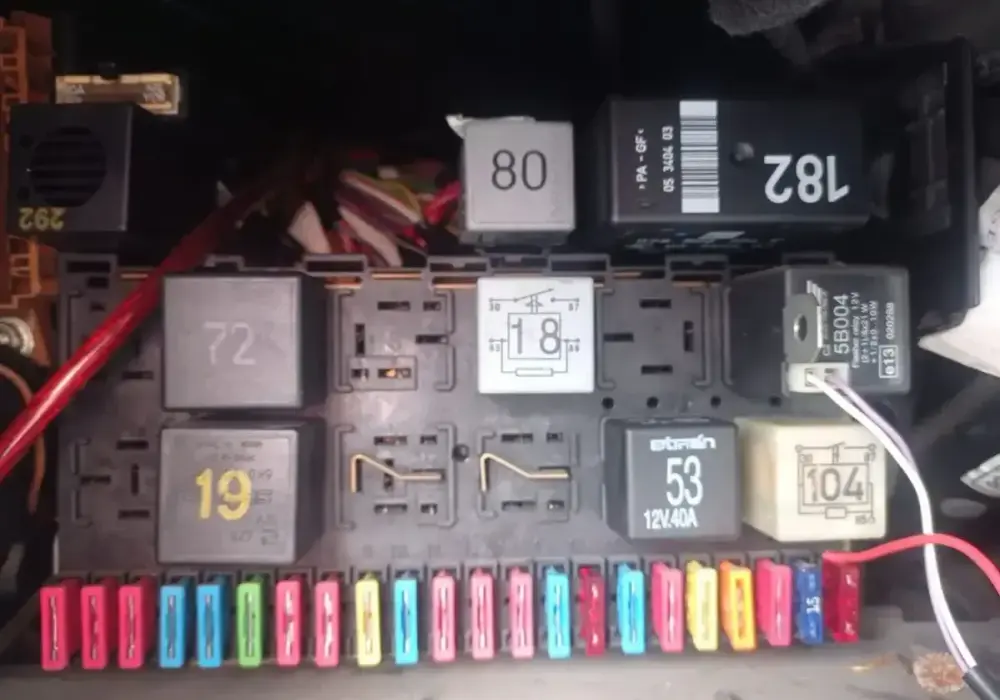

- W wielu autach relé jest schowane w skrzynce bezpieczników albo zintegrowane z modułem, więc lokalizacja bywa różna.
- Po naprawie sprawdź też ciśnienie paliwa i pobór prądu pompy, żeby nie wrócić do tej samej usterki.
Jak działa przekaźnik pompy paliwa i co steruje
W większości aut ten element działa jak prosty przełącznik dużej mocy. Sterownik silnika albo moduł nadwozia podaje sygnał na cewkę, styki się zwierają i pompa dostaje napięcie z instalacji. Dzięki temu układ nie pracuje bez sensu, a po zgaśnięciu silnika zasilanie może zostać odcięte niemal natychmiast.
To ważne, bo cisza po włączeniu zapłonu nie zawsze oznacza usterkę. W jednych autach pompa dostaje krótkie zasilanie na 1-3 sekundy, w innych zaczyna pracować dopiero podczas rozruchu. Do tego w nowszych konstrukcjach klasyczny przekaźnik bywa ukryty w skrzynce bezpieczników albo zastąpiony sterowaniem modułowym.
Właśnie dlatego nie zaczynam od wymiany części, tylko od sprawdzenia logiki działania. Zanim cokolwiek się kupi, trzeba wiedzieć, czy układ w ogóle wysyła sygnał, czy tylko sam odbiornik nie reaguje. To prowadzi wprost do objawów, które najłatwiej pomylić z inną awarią.
Objawy awarii, które łatwo pomylić z inną usterką
Najwięcej czasu traci się wtedy, gdy objawy są podobne do awarii pompy, filtra albo czujnika położenia wału. Ja zwykle zaczynam od prostego rozdzielenia: czy auto nie dostaje zasilania, czy paliwo dociera, ale pod złym ciśnieniem.
| Objaw | Co często podejrzewam | Co sprawdzam najpierw |
|---|---|---|
| Rozrusznik kręci, silnik nie łapie | Brak zasilania pompy, immobilizer, czujnik wału | Napięcie na wyjściu przekaźnika i ciśnienie paliwa |
| Gaśnięcie po rozgrzaniu | Przegrzane styki, pęknięte luty, słabe gniazdo | Spadek napięcia na styku 87 |
| Szarpanie przy przyspieszaniu | Spadek wydajności pompy, filtr, zasilanie pod obciążeniem | Pomiar ciśnienia i poboru prądu |
| Brak dźwięku po zapłonie | Bezpiecznik, przekaźnik, sterowanie z ECU | Zasilanie stałe i sygnał na cewce |
Jeśli silnik odpala po kilku próbach albo po ostudzeniu, sam przekaźnik jest podejrzany bardziej niż pompa. Gdy problem wraca wyłącznie przy dużym obciążeniu, bardziej ufam pomiarowi ciśnienia niż samemu nasłuchowi, bo dźwięk pompy potrafi być mylący. Z takiego rozróżnienia płynnie przechodzi się do pomiarów, a to oszczędza najwięcej czasu.
Jak sprawdzić układ krok po kroku
Najlepszy test to pomiar, nie zgadywanie. Potrzebujesz multimetru, dostępu do skrzynki bezpieczników i najlepiej identycznego elementu do porównania. W wielu autach najwięcej mówi sam pomiar spadku napięcia, bo kliknięcie przekaźnika nie gwarantuje jeszcze, że styki faktycznie przenoszą prąd.

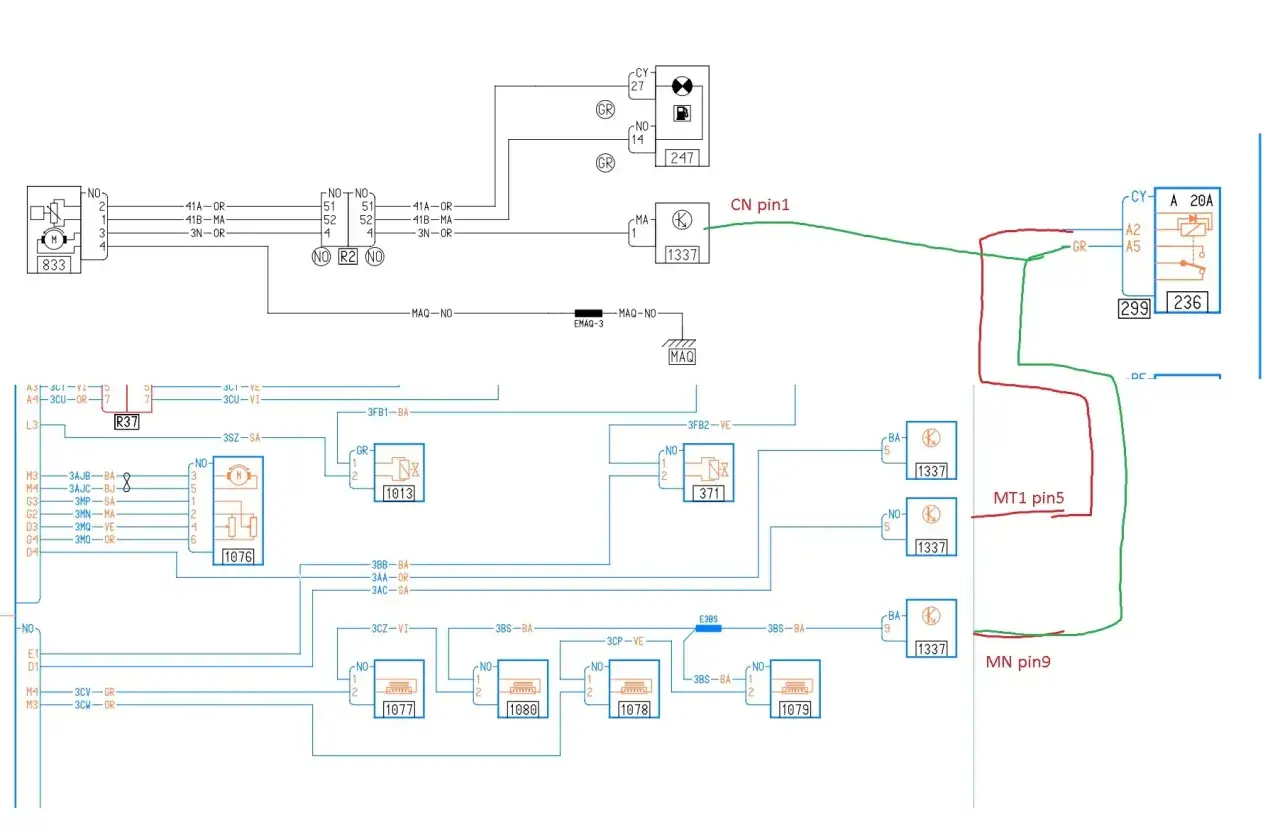

Co oznaczają piny 30, 85, 86 i 87
| Pin | Rola | Co powinno się pojawić |
|---|---|---|
| 30 | Stałe zasilanie z akumulatora | Około 12 V niezależnie od zapłonu |
| 85 i 86 | Cewka sterująca | Jedno z nich dostaje plus lub masę po włączeniu zapłonu |
| 87 | Wyjście na pompę | Napięcie pojawia się po zadziałaniu przekaźnika |
| 87a | Styk spoczynkowy | Nie występuje we wszystkich wersjach |
Przeczytaj również: Regeneracja alternatora czy warto? Oszczędź na naprawach i zyskaj!
Jak robię diagnostykę bez zgadywania
- Sprawdzam bezpiecznik zasilający pompę i mierzę, czy na pinie 30 rzeczywiście jest stały plus.
- Włączam zapłon i obserwuję, czy pojawia się sterowanie na cewce 85/86.
- Nasłuchuję kliknięcia, ale traktuję je tylko jako wskazówkę, nie dowód sprawności.
- Mierzę napięcie na wyjściu 87 podczas zapłonu i rozruchu.
- Jeśli trzeba, robię krótki test mostkiem z bezpiecznikiem, tylko na chwilę i wyłącznie po to, żeby potwierdzić, czy pompa i przewody są sprawne.
W praktyce patrzę też na dwie rzeczy, o których często się zapomina. Po pierwsze, w niektórych autach sterowanie cewką idzie po masie, a nie po plusie. Po drugie, jeśli przekaźnik działa na stole, a w aucie nie, podejrzane są zwykle styki gniazda, masa albo sam sygnał sterujący ze sterownika. Tu właśnie wychodzi różnica między szybką podmianą a rzeczywistą diagnostyką.
Dlaczego ten element pada najczęściej
Przekaźnik rzadko pada znikąd. Zwykle wcześniej w układzie dzieje się coś, co go przeciąża albo przegrzewa.
- Wypalone styki - długotrwały pobór kilku-kilkunastu amperów i częste załączanie robią swoje, zwłaszcza gdy pompa zaczyna brać więcej prądu niż powinna.
- Wilgoć i korozja - woda w skrzynce bezpieczników albo zaśniedziałe piny zwiększają opór i grzeją połączenie.
- Pęknięte luty lub drgania - auto może gaśnąć na nierównościach albo po nagrzaniu, bo kontakt wewnątrz działa raz lepiej, raz gorzej.
- Słaba masa i spadki napięcia - niskie napięcie z akumulatora albo kiepskie połączenie masowe potrafią imitować uszkodzenie samego przekaźnika.
- Tani zamiennik - część działa, ale nie ma odpowiedniej jakości styków albo obciążalności, więc problem wraca szybciej niż powinien.
Jeśli bezpiecznik również się przepala, nie zatrzymywałbym się na relu. W takim układzie do sprawdzenia są jeszcze przewody, pompa i ewentualne zwarcie w wiązce. Sama wymiana jednego elementu mogłaby tylko zamaskować prawdziwą przyczynę. To prowadzi do pytania, kiedy naprawa jest naprawdę opłacalna.
Wymiana, koszty i kiedy nie warto zgadywać
Sam element nie jest zwykle drogi. Największy koszt robią czas diagnostyki i dostęp do miejsca montażu, zwłaszcza gdy wszystko jest upchane w zintegrowanej skrzynce.
| Rozwiązanie | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Prosty przekaźnik uniwersalny | 20-60 zł | Gdy to osobny element i parametry są zgodne |
| Markowy lub OEM | 60-150 zł | Gdy chcesz trwałości i zgodności ze specyfikacją |
| Naprawa gniazda lub wiązki | 80-300 zł | Gdy wtyk jest przypalony albo luźny |
| Moduł zintegrowany | 300-1200 zł i więcej | Gdy przekaźnik jest częścią skrzynki lub BCM |
Wymieniając ten element, zwracam uwagę nie tylko na liczbę pinów. Liczy się układ styków, obciążalność, sposób sterowania cewką i to, czy producent nie wbudował dodatkowego tłumienia zakłóceń. Ten sam kształt obudowy nie oznacza jeszcze pełnej zgodności.
Jeżeli gniazdo jest nadpalone, nowy element wytrzyma krótko. Wtedy sens ma nie tylko wymiana, ale też odświeżenie pinów, przewodów i połączeń masowych. To właśnie odróżnia naprawę od kosmetyki.
Co sprawdzić od razu po naprawie, żeby nie wracać do tej samej usterki
Po naprawie nie kończę na samym odpaleniu silnika. Sprawdzam, czy pompa dostaje napięcie podczas rozruchu, czy ciśnienie paliwa trzyma wartość pod obciążeniem i czy gniazdo przekaźnika nie grzeje się po kilku minutach pracy. Jeśli wszystko działa tylko na chwilę, problem zwykle siedzi dalej w instalacji.
- Odczytaj błędy z ECU i zobacz, czy wracają kody związane z obwodem zasilania pompy.
- Obejrzyj styki w skrzynce bezpieczników pod kątem przypaleń i luzu.
- Zmierz spadek napięcia między akumulatorem a pompą podczas kręcenia rozrusznikiem.
- Jeśli auto gaśnie po deszczu lub na ciepło, szukaj wilgoci, pękniętych lutów i utlenionych pinów.
Dobrze zrobiona diagnoza oszczędza drugą wymianę tej samej części. W praktyce największą różnicę robi pomiar pod obciążeniem, a nie szybki test na słuch. Jeśli układ paliwowy zachowuje się niestabilnie, szukałbym przyczyny szerzej niż w jednym elemencie, bo właśnie tam najczęściej kryje się prawdziwy problem.
