Połączenie równoległe akumulatorów ma sens wtedy, gdy chcesz zwiększyć pojemność i zdolność oddawania prądu, ale zostawić to samo napięcie instalacji. W praktyce taki układ pojawia się najczęściej w autach wyprawowych, kamperach, instalacjach audio albo pomocniczych bankach energii, gdzie liczy się dłuższa praca odbiorników 12 V. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez dobór ogniw, aż po błędy, które najczęściej kończą się grzaniem, nierówną pracą albo szybkim zużyciem baterii.
Najważniejsze zasady, które decydują o bezpieczeństwie i efekcie
- Napięcie się nie sumuje - w układzie równoległym zostaje takie samo jak jednego akumulatora.
- Pojemność Ah rośnie - dwa akumulatory 12 V 100 Ah dają w przybliżeniu 12 V 200 Ah.
- Najlepiej łączyć identyczne baterie - ta sama technologia, napięcie, pojemność i zbliżony stopień zużycia.
- Przewody mają znaczenie - zbyt cienkie, za długie lub nierówne połączenia powodują nierówny podział prądu.
- Bezpieczniki nie są dodatkiem - w praktyce chronią instalację przed skutkami zwarcia jednej gałęzi.
- Nie każdy samochód to zaakceptuje - w autach z inteligentnym zarządzaniem energią rozbudowa bywa bardziej złożona niż samo spięcie kabli.
Jak działa układ równoległy i co naprawdę zmienia

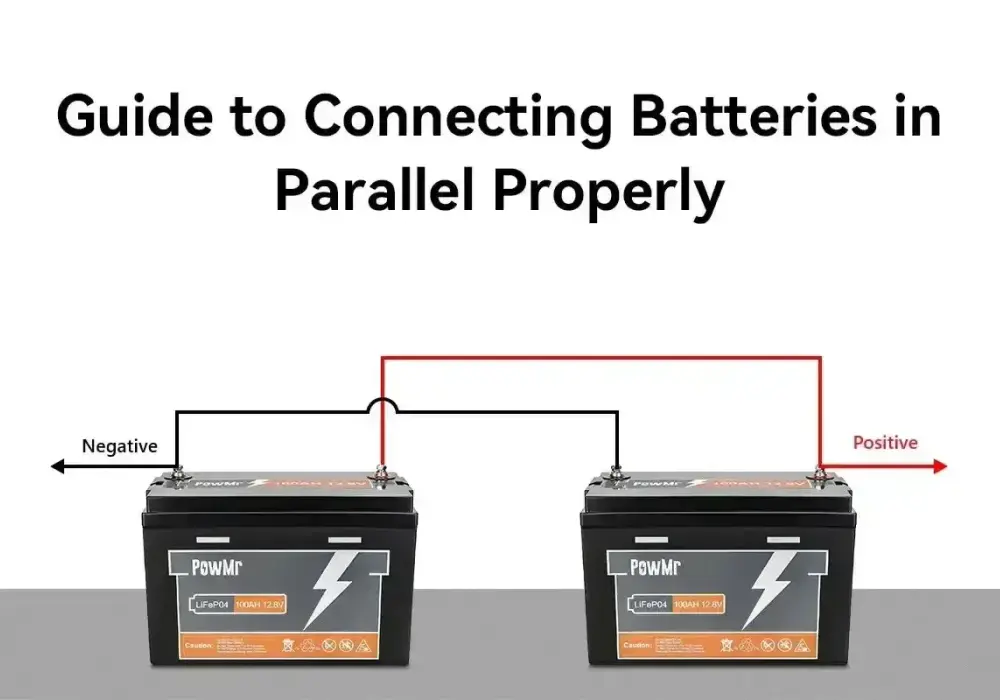

W układzie równoległym łączysz biegun dodatni z dodatnim, a ujemny z ujemnym. Efekt jest prosty: napięcie pozostaje takie samo, natomiast pojemność i możliwość oddawania większego prądu rosną. To dlatego dwa akumulatory 12 V pracują razem nadal jako instalacja 12 V, ale z większym zapasem energii.
W praktyce najczęściej widzę trzy rzeczy, które ludziom się mylą: napięcie, pojemność i prąd. Napięcie nie podwaja się samo z siebie. Pojemność wyrażona w Ah sumuje się, więc bank 2 x 100 Ah daje około 200 Ah. Prąd oddawany do obciążenia także może być większy, ale tylko wtedy, gdy same akumulatory, przewody i złącza naprawdę to udźwigną.
| Cecha | Układ równoległy | Co to oznacza w praktyce |
|---|---|---|
| Napięcie | Takie samo jak pojedynczego akumulatora | 12 V zostaje 12 V, 24 V nie powstaje |
| Pojemność | Sumuje się | Więcej czasu pracy odbiorników |
| Zdolność do oddawania prądu | Zwykle rośnie | Łatwiej zasilić mocniejsze odbiorniki |
| Wymagania wobec baterii | Wysokie | Potrzebne są podobne akumulatory i dobre połączenia |
Dobry przykład to dwa akumulatory 12 V 100 Ah w kamperze. Po spięciu równoległym nadal pracujesz na instalacji 12 V, ale z większym zapasem energii dla lodówki, oświetlenia i przetwornicy. To właśnie dlatego ten układ jest tak popularny tam, gdzie liczy się autonomia, a nie wyższe napięcie. Z tego miejsca naturalnie przechodzimy do pytania, kiedy takie rozwiązanie rzeczywiście ma sens.
Kiedy taki układ ma sens w aucie, kamperze i instalacji pomocniczej
Równoległe łączenie akumulatorów opłaca się wtedy, gdy potrzebujesz większej pojemności przy tym samym napięciu. W motoryzacji oznacza to przede wszystkim zasilanie dodatkowych odbiorników: przetwornicy, wyciągarki, nagłośnienia, lodówki, ogrzewania postojowego albo sprzętu serwisowego. Jeśli zasilasz coś, co pobiera prąd długo i regularnie, taki bank energii daje realną korzyść.
Najbardziej sensowne scenariusze to:
- kamper lub bus przerobiony na auto turystyczne,
- instalacja pomocnicza do lodówki i oświetlenia 12 V,
- car audio, w którym liczy się stabilne zasilanie przy dużych skokach poboru,
- pojazd roboczy z wieloma odbiornikami pracującymi na postoju.
Nie każdy samochód osobowy jest jednak dobrym kandydatem. W autach z systemem start-stop, czujnikiem IBS i inteligentnym sterowaniem ładowaniem dokładanie drugiego akumulatora bez analizy instalacji potrafi narobić więcej szkody niż pożytku. W takich autach lepiej sprawdza się osobny obieg pomocniczy, separator albo przetwornica DC-DC, niż proste spięcie wszystkiego razem.
Warto też pamiętać o kosztach pośrednich. Większy bank oznacza dłuższe ładowanie, większą masę i konieczność zadbania o przewody, mocowania oraz wentylację. To nie jest rozwiązanie „na szybko”, tylko sensowna rozbudowa instalacji. Jeśli już wiesz, że to właściwa droga, można przejść do samego montażu.
Jak połączyć akumulatory krok po kroku
Zanim cokolwiek zepnę, zawsze zaczynam od sprawdzenia zgodności baterii i ich stanu naładowania. To oszczędza najwięcej problemów, bo układ równoległy nie wybacza dużych różnic między akumulatorami. Jeśli jedna bateria jest wyraźnie słabsza, druga zacznie ją dociążać albo rozładowywać, a cały zestaw będzie pracował nierówno.
Przed montażem
- Sprawdź, czy akumulatory mają to samo napięcie nominalne, na przykład 12 V.
- Upewnij się, że są tego samego typu lub przynajmniej mają zbliżoną charakterystykę pracy.
- Naładuj je do podobnego poziomu, najlepiej zanim połączysz je na stałe.
- Oceń stan przewodów, zacisków i miejsc montażu.
Sam montaż
- Połącz plus z plusem i minus z minusem.
- Stosuj możliwie krótkie i możliwie równe przewody, żeby prąd rozkładał się bardziej symetrycznie.

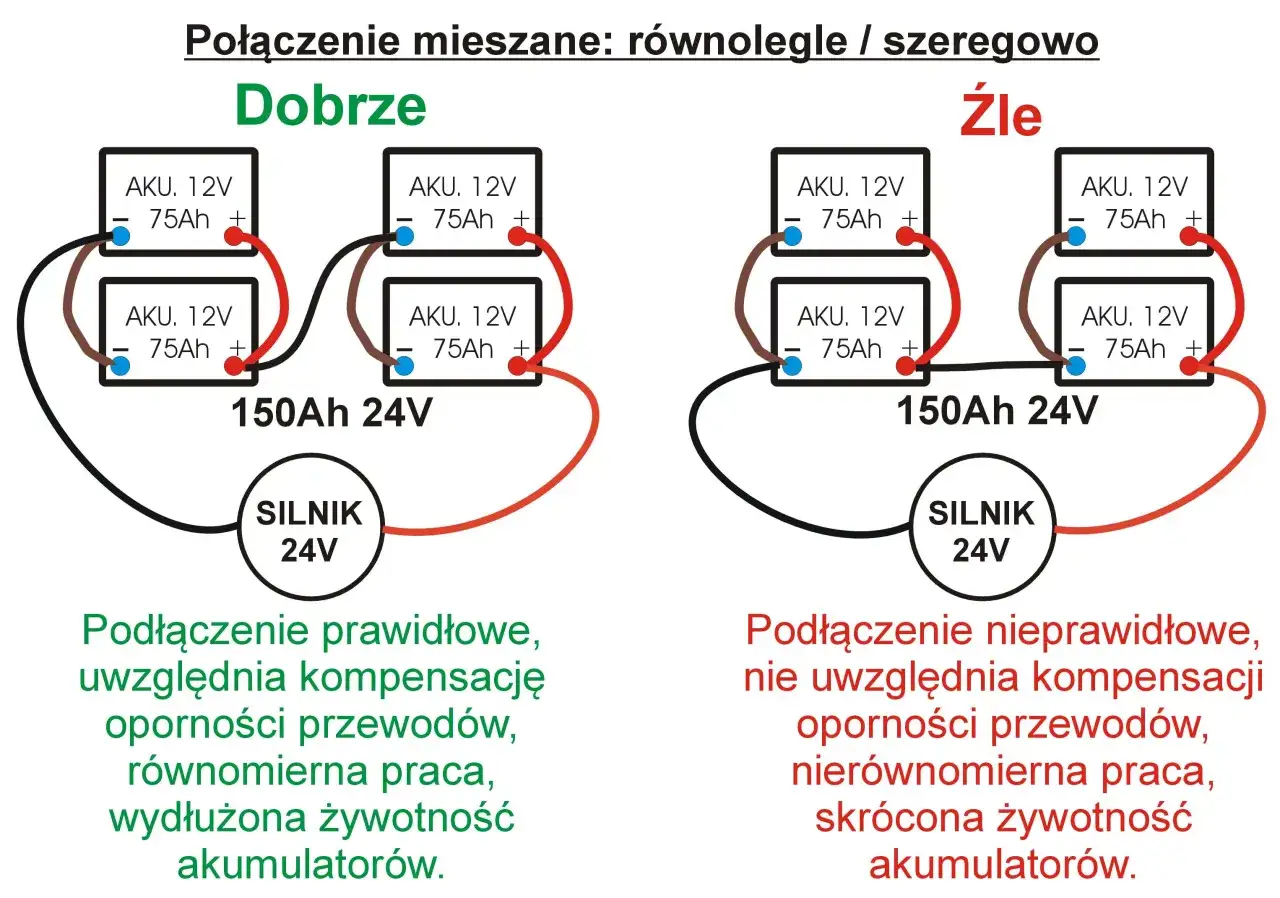

- W instalacjach większej mocy pobieraj zasilanie z przeciwległych końców banku, a nie tylko z jednego akumulatora.
- Załóż bezpiecznik na każdej gałęzi dodatniej jak najbliżej bieguna oraz zabezpieczenie główne dla całego obwodu.
Przeczytaj również: Wiązka elektryczna skoda fabia – uniknij problemów z instalacją
Po uruchomieniu
Po złożeniu instalacji mierzę napięcie i obserwuję, czy któryś akumulator nie grzeje się szybciej od drugiego. Równomierna temperatura, podobne napięcie i brak nadmiernego spadku pod obciążeniem to dobry znak. Jeśli wartości zaczynają się rozjeżdżać, problem zwykle leży w zgodności baterii, połączeniach albo w samym odbiorniku. A to prowadzi wprost do pytania, które akumulatory wolno łączyć, a które lepiej zostawić osobno.
Jakie akumulatory można łączyć, a jakich kombinacji unikać
Najbezpieczniej łączyć akumulatory tego samego typu, napięcia, zbliżonej pojemności i podobnego stopnia zużycia. W praktyce oznacza to na przykład dwa identyczne akumulatory AGM 12 V albo dwa takie same klasyczne akumulatory kwasowo-ołowiowe o zbliżonym wieku. Im bardziej podobne są parametry, tym łatwiej o równy podział prądu i stabilną pracę.
Nie polecam natomiast łączyć przypadkowego zestawu „bo też ma 12 V”. Różne technologie ładowania i rozładowania potrafią się wzajemnie pogryźć. To, że napięcie na obudowie wygląda podobnie, nie znaczy jeszcze, że baterie będą współpracować poprawnie.
| Dobry pomysł | Ryzykowna kombinacja | Dlaczego |
|---|---|---|
| Dwa identyczne akumulatory 12 V tej samej technologii | Nowy i wyraźnie zużyty akumulator | Starsza bateria ciągnie cały układ w dół |
| Dwa banki AGM o podobnej pojemności | AGM razem z EFB albo klasycznym „mokrym” bez analizy producenta | Różne charakterystyki ładowania i odporność na cykle |
| Dwa akumulatory o podobnym stanie naładowania | Dwa akumulatory o mocno różnych napięciach spoczynkowych | Pojawia się duży prąd wyrównawczy |
| Zestaw z BMS lub kontrolą pracy, jeśli technologia tego wymaga | Lithium bez odpowiedniego nadzoru | Ryzyko uszkodzenia, przegrzania lub nierównowagi ogniw |
Tu nie ma miejsca na improwizację. Gdy akumulatory różnią się wiekiem lub pojemnością, ich wewnętrzna rezystancja też zwykle jest inna, a to sprawia, że jeden element pracuje ciężej od drugiego. Właśnie dlatego dopasowanie zestawu jest ważniejsze niż sam fakt, że „da się je skręcić razem”. Z takim tłem łatwiej zrozumieć błędy, które najczęściej psują cały układ.
Najczęstsze błędy, które psują cały układ
Najgorszy błąd to mieszanie akumulatorów bez sprawdzenia ich stanu. Drugi w kolejności to zbyt cienkie przewody, które powodują spadki napięcia i nierówną pracę całego banku. W praktyce często widać też brak bezpieczników, a to już nie jest kwestia wydajności, tylko realnego bezpieczeństwa.
- Łączenie nowej baterii ze zużytą, bo „jeszcze jakoś działa”.
- Spinanie akumulatorów o wyraźnie różnych napięciach bez wcześniejszego wyrównania.
- Brak symetrii przewodów, przez co jeden akumulator dostaje większe obciążenie.
- Podłączanie odbiornika tylko do jednego z akumulatorów zamiast do całego banku.
- Ignorowanie temperatury obudowy i konektorów po pierwszych testach.
- Zakładanie, że system samochodu sam „jakoś to ogarnie”, nawet jeśli nie był do tego projektowany.
W takich instalacjach lubię patrzeć nie tylko na napięcie, ale też na zachowanie pod obciążeniem. Jeśli po włączeniu odbiornika jeden akumulator siada szybciej, to zwykle oznacza nierówny podział prądu, słabszy egzemplarz albo problem w okablowaniu. To już sygnał, że trzeba wrócić do podstaw, zanim cały bank zacznie pracować przeciwko sobie. Następny krok jest prosty: sprawdzić, czy montaż naprawdę działa tak, jak powinien.
Co sprawdzić po montażu, żeby instalacja pracowała równo
Po uruchomieniu układu sprawdzam trzy rzeczy: napięcie spoczynkowe, zachowanie pod obciążeniem i temperaturę połączeń. Jeśli wartości są zbliżone, a żaden element nie grzeje się nadmiernie, układ zwykle jest złożony poprawnie. Jeśli natomiast jeden akumulator ma wyraźnie wyższą temperaturę albo szybciej traci napięcie, nie zostawiam tego „na później”.
Przydatne jest też okresowe testowanie całego zestawu po kilku cyklach pracy. W praktyce akumulatory w banku powinny starzeć się podobnie. Jeżeli jeden z nich zaczyna odstawać, lepiej wymienić go wcześniej niż czekać, aż pociągnie za sobą drugi. To szczególnie ważne w instalacjach, które pracują codziennie, a nie okazjonalnie.
W rozbudowanych układach przydaje się również kontrola ładowania. Jeśli bank jest dużo większy niż wcześniej, alternator albo ładowarka postojowa mogą potrzebować więcej czasu, żeby dojść do pełnego naładowania. Zbyt mała ładowarka nie zniszczy wszystkiego od razu, ale będzie systematycznie zostawiać baterie niedoładowane, a to skraca ich życie. I właśnie dlatego warto na końcu spojrzeć szerzej: nie tylko na sam układ, ale też na to, czy jest on najlepszym wyborem dla konkretnego auta.
Kiedy równoległe łączenie naprawdę pomaga, a kiedy tylko komplikuje instalację
Najlepiej sprawdza się tam, gdzie potrzebujesz większej rezerwy energii przy niezmienionym napięciu, a akumulatory są dobrze dobrane i poprawnie połączone. Wtedy zyskujesz stabilniejszą pracę odbiorników, dłuższy czas działania i większy komfort użytkowania. To rozwiązanie praktyczne, ale tylko wtedy, gdy cała reszta instalacji jest równie przemyślana.
Jeśli jednak chcesz „na skróty” poprawić zasięg, uruchomić system, który nie był przewidziany do rozbudowy, albo połączyć przypadkowe baterie z różnych epok, efekt zwykle rozczarowuje. W takich sytuacjach lepiej rozdzielić obiegi, dobrać separator, zastosować DC-DC albo po prostu wymienić źródło zasilania na model lepiej dopasowany do zadania. W elektryce samochodowej wygra nie ten układ, który da się złożyć na stole, tylko ten, który będzie pracował przewidywalnie po miesiącach i latach.
Jeśli traktujesz ten temat serio, zacznij od dopasowania akumulatorów, porządnych przewodów i zabezpieczeń, a dopiero potem myśl o mocy i czasie pracy. To właśnie te elementy robią największą różnicę między instalacją, która działa bezproblemowo, a układem, który wymaga ciągłych poprawek.
