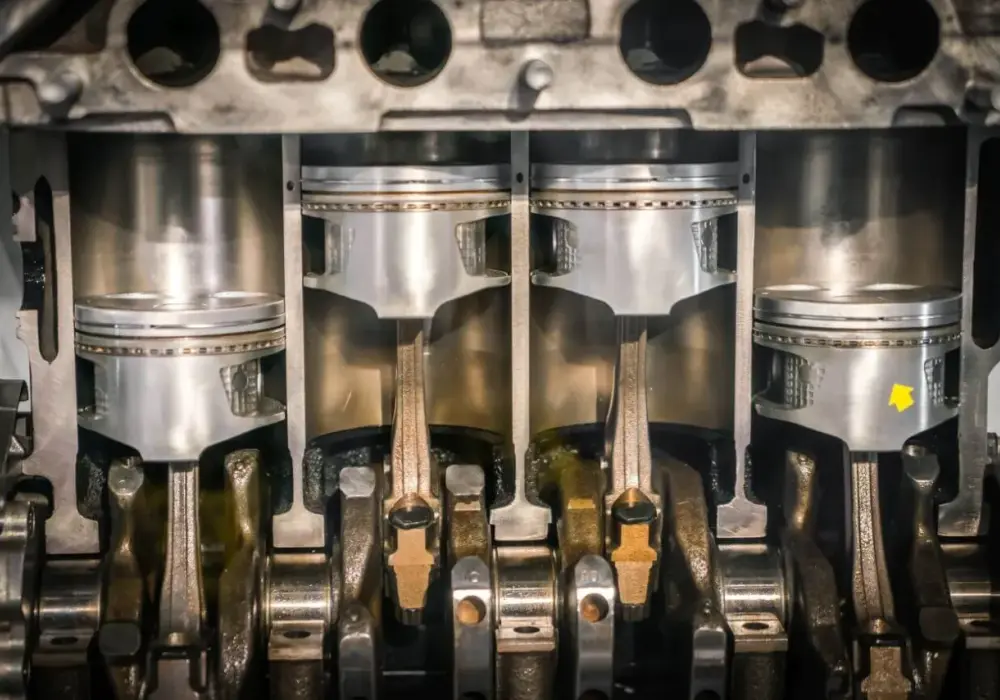

Silnik dolnozaworowy to jedna z tych konstrukcji, które dobrze pokazują, jak bardzo motoryzacja zmieniła się przez ostatnie dekady. W tym artykule wyjaśniam, jak działa układ z zaworami w bloku cylindrów, dlaczego kiedyś był tak popularny i z czym trzeba się liczyć dziś, gdy spotyka się go głównie w klasykach oraz prostych maszynach. Zwrócę też uwagę na praktyczne różnice względem rozwiązań z zaworami w głowicy, bo właśnie tam najlepiej widać jego zalety i ograniczenia.
Najkrócej, to prosty układ o wyraźnie ograniczonym przepływie gazów
- Zawory są w bloku cylindrów, a nie w głowicy, więc konstrukcja jest zwarta i tania w produkcji.
- Najlepiej pracuje na niskich i średnich obrotach, gdzie liczy się spokój i elastyczność, a nie szczytowa moc.
- Ma gorsze napełnianie cylindra, przez co trudniej osiągać wysoką moc i niskie spalanie.
- Współcześnie spotyka się go rzadko, głównie w starszych autach, sprzęcie użytkowym i niszowych konstrukcjach.
- W klasyku stan techniczny konkretnego egzemplarza ma większe znaczenie niż sama nazwa układu.
Czym jest dolnozaworowa konstrukcja i jak ją rozpoznać

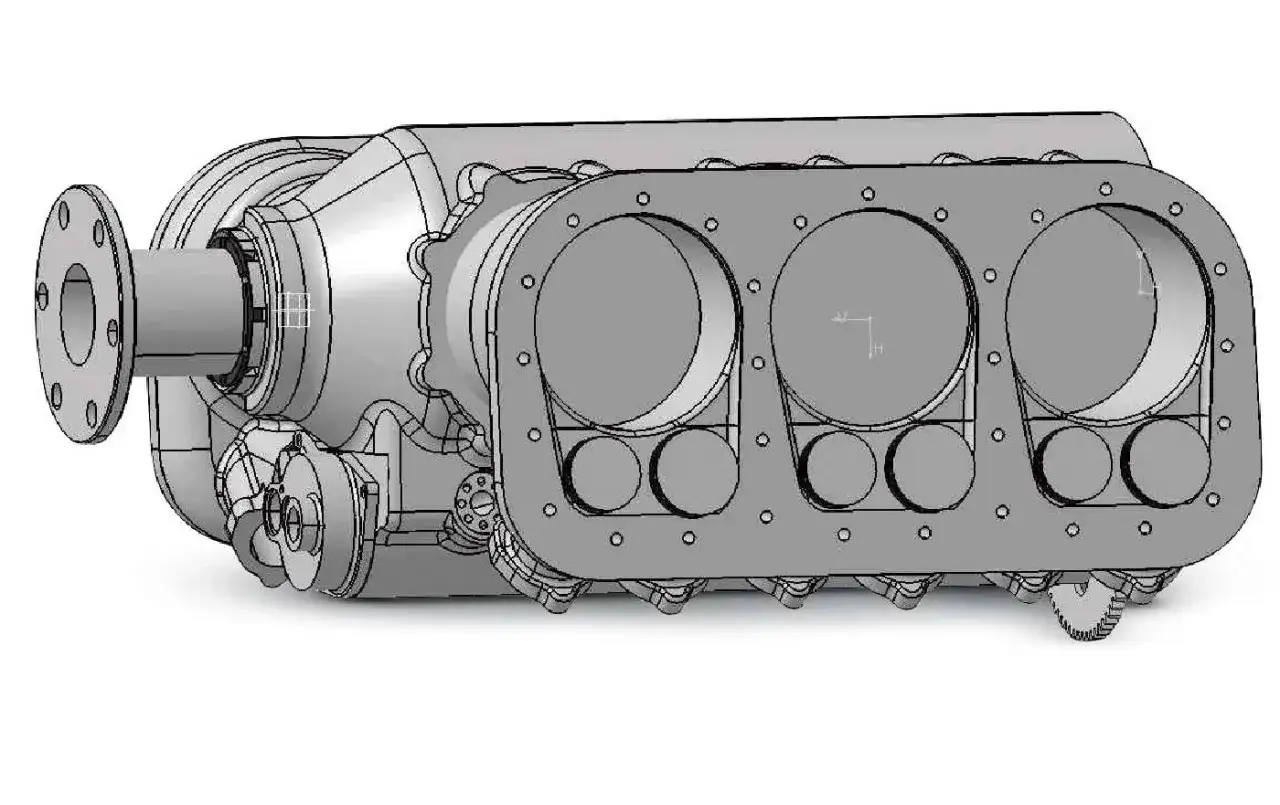

W układzie dolnozaworowym zawory ssący i wydechowy znajdują się w kadłubie, obok cylindra, a nie w głowicy. Wałek rozrządu pracuje nisko w bloku, a krzywki otwierają zawory bez rozbudowanej mechaniki nad cylindrem. Ja traktuję tę konstrukcję jako kompromis: z jednej strony jest zwarta i tania w produkcji, z drugiej wymusza krętą drogę dla mieszanki i spalin.
W literaturze i rozmowach mechaników spotkasz też określenia side valve, flathead oraz L-head. Wszystkie odnoszą się do tego samego pomysłu: komora spalania nie jest nad tłokiem w klasycznym sensie, tylko częściowo przesunięta na bok, nad zaworami.
| Cecha | Układ dolnozaworowy | Układ z zaworami w głowicy |
|---|---|---|
| Położenie zaworów | W bloku, obok cylindra | W głowicy, nad cylindrem |
| Budowa | Prostsza i bardziej zwarta | Bardziej rozbudowana |
| Przepływ mieszanki i spalin | Kręty, mniej korzystny | Prostszy i bardziej wydajny |
| Osiągi | Lepsze na dole, słabsze na górze | Szerszy zakres użytecznych obrotów |
| Typowe zastosowanie | Starsze auta, sprzęt prosty, klasyki | Większość współczesnych silników samochodowych |
Ta różnica w budowie od razu tłumaczy, dlaczego ten typ tak dobrze pasował do dawnych aut użytkowych, a tak słabo do coraz szybszych samochodów osobowych. Dalej rozkładam go na cykl pracy, bo właśnie tam widać jego charakter najczytelniej.
Jak działa taki silnik w cyklu czterosuwowym
W praktyce ruch wygląda podobnie do zwykłego benzyniaka, ale kanały są krótsze tylko mechanicznie, nie aerodynamicznie. Mieszanka i spaliny muszą wykonać boczny, kręty manewr, dlatego cały układ oddycha mniej swobodnie niż konstrukcja z zaworami w głowicy.
- Ssanie - otwiera się zawór dolotowy, a mieszanka lub powietrze wpływa do cylindra bocznym kanałem, zamiast wpadać prawie pionowo z głowicy.
- Sprężanie - tłok zamyka przestrzeń roboczą, ale komora spalania ma kształt mniej korzystny niż w nowszych konstrukcjach, więc trudniej ją mocno sprężyć.
- Praca - zapłon następuje w strefie komory nad tłokiem i obok zaworów, a płomień musi rozprzestrzenić się w bardziej rozciągniętej przestrzeni.
- Wydech - spaliny opuszczają cylinder tym samym krętym torem, który wcześniej ograniczał dopływ mieszanki.
Właśnie ten tor przepływu jest sednem sprawy: silnik nie potrzebuje skomplikowanej góry, ale płaci za to ograniczonym napełnianiem cylindra. Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie nią to, że prostszy rozrząd nie oznacza automatycznie lepszego oddychania.
Dlaczego przez lata był tak chętnie stosowany
W pierwszej połowie XX wieku liczyły się przede wszystkim koszty, trwałość i łatwość naprawy. Taki silnik dawał się odlewać i montować stosunkowo prosto, miał mniej ruchomych części na górze, pracował cicho i był odporny na gorszą jakość paliwa. W realiach tamtej epoki to naprawdę miało znaczenie.
- Niska cena produkcji - prostszy odlew bloku i głowicy oznaczał niższy koszt wytwarzania.
- Mało skomplikowany serwis - mniej elementów nad cylindrem to mniej rzeczy, które mogły się rozregulować.
- Dobry moment na dole - taka jednostka dobrze znosiła spokojną, codzienną eksploatację.
- Tolerancja na słabsze paliwo - niski stopień sprężania ułatwiał pracę na benzynie niższej jakości.
Dobrym polskim przykładem jest M-20: 2120 cm³, 50-57 KM, 3600 obr./min i stopień sprężania 6,2:1-6,8:1. Taki zestaw parametrów dobrze pokazuje charakter tej konstrukcji. W Polsce kojarzył się z Warszawą, Nysą, Żukiem i Tarpanem, czyli z samochodami, od których oczekiwano przede wszystkim użyteczności, a nie sportowych osiągów.
Ja właśnie tak na to patrzę: jeśli pojazd miał przewozić ludzi albo ładunek spokojnie i przewidywalnie, ta architektura miała sens. Gdy jednak zaczęto oczekiwać większej mocy i lepszej kultury pracy przy wyższych obrotach, te same zalety zaczęły działać jak hamulec.
Gdzie jego ograniczenia widać najszybciej
Największy problem tego rozwiązania nie polega na samej obecności dwóch zaworów, tylko na tym, jak one oddychają. Kanały są kręte, komora spalania ma mniej korzystny kształt, a powierzchnia oddająca ciepło do ścianek jest duża w stosunku do objętości. To właśnie dlatego wzrost mocy w takich silnikach szybko napotyka granicę.
| Ograniczenie | Co to oznacza w praktyce | Skutek dla kierowcy |
|---|---|---|
| Gorsze napełnianie cylindra | Mieszanka i spaliny płyną mniej swobodnie | Mniej mocy, szczególnie przy wyższych obrotach |
| Duża powierzchnia komory spalania | Więcej ciepła ucieka do ścianek | Wyższe spalanie i słabsza sprawność |
| Kręta droga spalin | Opróżnianie cylindra trwa dłużej | Silnik reaguje ospalej na gaz |
| Ograniczony potencjał podnoszenia stopnia sprężania | Rośnie ryzyko spalania stukowego | Trudniej zbudować mocniejszą wersję |
W praktyce oznacza to, że taki motor może być bardzo przyjemny przy spokojnej jeździe, ale szybko przegrywa, gdy oczekujesz elastyczności w szerokim zakresie obrotów. Późniejsze konstrukcje przejściowe, a potem rozwiązania z zaworami w głowicy, powstały właśnie po to, żeby ten problem obejść, a nie kosmetycznie go poprawić.
Ja widzę tu uczciwą lekcję inżynierii: prostota jest cenna tylko wtedy, gdy nie zabiera zbyt wiele z tego, co dla silnika najważniejsze, czyli z przepływu gazów i możliwości oddawania mocy.
Jak rozpoznać go w klasyku i czego oczekiwać przy serwisie
Jeżeli oglądasz stary samochód, pierwsze, co zwraca moją uwagę, to prostota samej góry silnika. Nie zobaczysz tu klasycznej głowicy z rozbudowanym rozrządem nad cylindrami. W wielu rzędowych konstrukcjach blok jest masywny, a sam zespół napędowy sprawia wrażenie zwartego i „płaskiego” od góry, bo zawory pracują w kadłubie.
- Układ chłodzenia - stary dolnozaworowiec źle znosi przegrzewanie, więc chłodnica, pompa wody i drożność kanałów mają ogromne znaczenie.
- Zapłon i gaźnik - nierówna praca bardzo często wynika nie z samej mechaniki zaworów, tylko z rozjechanego zapłonu albo źle ustawionego zasilania.
- Luz zaworowy - trzeba go kontrolować zgodnie z instrukcją, bo zużycie elementów w starszych silnikach bywa wyraźniejsze niż w nowych jednostkach.
- Nagar - osady w komorze spalania podnoszą temperaturę pracy i mogą nasilać spalanie stukowe.
- Części - przed zakupem warto sprawdzić, czy uszczelki, zawory, prowadnice i elementy osprzętu nadal są dostępne bez długiego polowania.
Jeśli silnik pracuje nierówno, nie zakładaj od razu najgorszego. W starszych autach przyczyna bardzo często leży w zapłonie, gaźniku albo przegrzewaniu, a dopiero potem w samym mechanizmie zaworowym. To ważne, bo dolnozaworowa konstrukcja potrafi być zaskakująco trwała, jeśli nie traktuje się jej jak współczesnego benzyniaka.
Na co patrzę przed zakupem auta z taką jednostką
Gdybym miał ocenić klasyka z tym napędem, zacząłbym od zimnego rozruchu i zachowania po rozgrzaniu. Potem sprawdziłbym równą pracę na biegu jałowym, temperaturę układu chłodzenia, dymienie oraz to, czy części eksploatacyjne są jeszcze dostępne bez polowania po forach i giełdach.
- Zimny start - silnik powinien zapalić bez długiego kręcenia i bez przesadnego dymu.
- Równość kompresji - duże różnice między cylindrami zwykle oznaczają zużycie albo problemy ze szczelnością.
- Temperatura - jeśli jednostka szybko się grzeje, trzeba szukać przyczyny w układzie chłodzenia, nie tylko w samych zaworach.
- Historia napraw - przy starych silnikach ważne są dowody na sensowny serwis, a nie tylko lakier i ładna komora.
- Dostępność części - brak elementów eksploatacyjnych potrafi bardziej utrudnić życie niż sam wiek konstrukcji.
Jeśli chcesz auta do spokojnej jazdy i cenisz autentyczność, taka jednostka potrafi dać dużo satysfakcji. Jeśli jednak liczysz na oszczędność, wysoką kulturę przy autostradowych prędkościach i łatwy zapas mocy, lepiej wybrać nowszą konstrukcję z zaworami w głowicy. Ja widzę w tym układzie przede wszystkim lekcję inżynierii: prostota ma sens tylko wtedy, gdy nie dławi całego potencjału silnika.
