Silnik DOHC - jak działa i czy faktycznie jest lepszy od SOHC?

Jak działa układ DOHC w głowicy

Ja lubię tłumaczyć tę konstrukcję możliwie prosto: w głowicy są dwa wałki rozrządu, a ich zadaniem jest sterowanie otwieraniem i zamykaniem zaworów z większą swobodą niż w prostszych układach. W silniku czterosuwowym wałek rozrządu obraca się z połową prędkości wału korbowego, więc nawet niewielka zmiana profilu krzywek albo momentu otwarcia zaworów ma realny wpływ na pracę jednostki. Zwykle jeden wałek odpowiada za zawory dolotowe, a drugi za wydechowe, choć szczegóły mogą się różnić zależnie od konstrukcji.

W praktyce taki układ daje inżynierowi większą precyzję. Można lepiej dobrać czasy otwarcia zaworów, ich wznios oraz moment nakładania faz, czyli krótkiego okresu, w którym dolot i wydech są jednocześnie minimalnie otwarte. To właśnie dlatego wiele nowoczesnych silników z systemami zmiennych faz korzysta z tej architektury. W dobrze zestrojonej jednostce nie chodzi o samą etykietę, tylko o to, jak skutecznie silnik wymienia gazy w cylindrze.

Ta swoboda nie bierze się znikąd. Wałki są napędzane paskiem lub łańcuchem rozrządu, a całość musi pracować bardzo precyzyjnie, bo każdy błąd synchronizacji od razu odbija się na kulturze pracy. To dobry punkt wyjścia do porównania z innymi układami, bo dopiero wtedy widać, skąd biorą się plusy i kompromisy.

Jak wypada w porównaniu z SOHC i OHV

Najczytelniej widać różnice wtedy, gdy postawi się obok siebie trzy popularne układy: DOHC, SOHC i OHV. Każdy ma sens, ale każdy robi coś trochę inaczej. W skrócie: DOHC daje więcej kontroli nad zaworami, SOHC upraszcza konstrukcję, a OHV przenosi wałek do bloku silnika i korzysta z popychaczy.

W tym zestawieniu najważniejsza jest jedna rzecz: DOHC nie wygrywa wszędzie. Wygrywa tam, gdzie potrzebna jest większa precyzja sterowania zaworami, lepsza oddychalność i szersze pole do pracy przy różnych obrotach. Ale jeśli priorytetem jest prostota, niższa masa i niższy koszt, SOHC potrafi być bardzo rozsądnym wyborem. To właśnie dlatego sama obecność dwóch wałków nie mówi jeszcze wszystkiego o charakterze auta.

Skoro różnice są już jasne, warto sprawdzić, jak rozpoznać ten układ w praktyce, bo w ogłoszeniach i katalogach łatwo trafić na skróty, które nie wyjaśniają całej historii.

Jak rozpoznać taki silnik w specyfikacji i ogłoszeniu

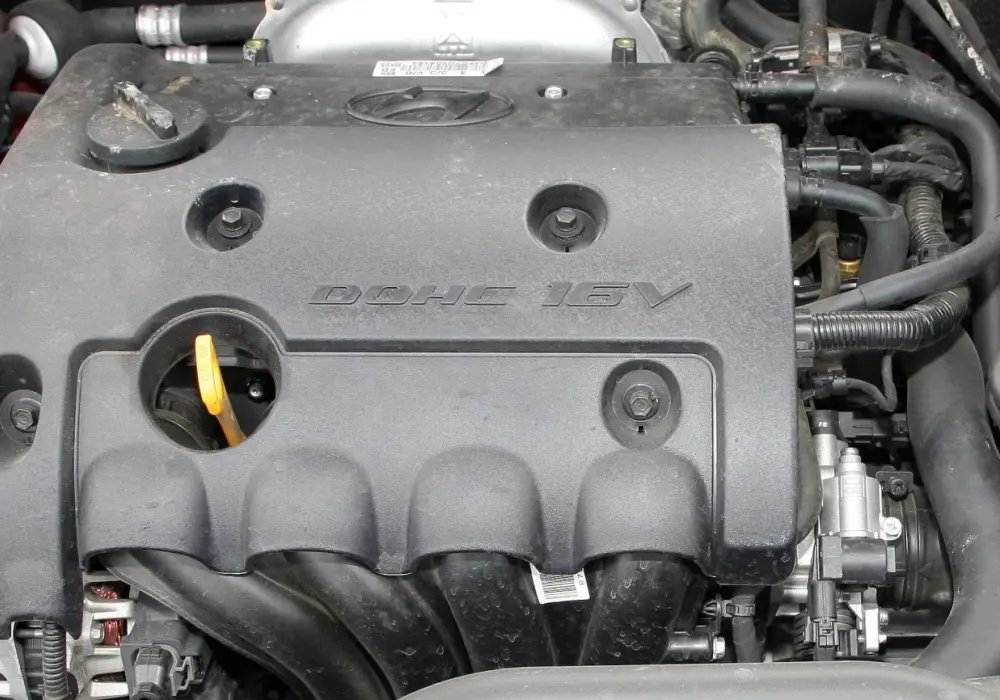

Na polskim rynku wtórnym najprościej szukać oznaczeń typu DOHC, Twin Cam albo rozwinięć wprost mówiących o dwóch wałkach w głowicy. Dobrym tropem bywa też zapis 16V, ale tu trzeba uważać: sama liczba zaworów nie przesądza jeszcze o układzie rozrządu. Zdarzają się konstrukcje z innym układem wałków i 16 zaworami, więc nie warto wyciągać wniosku wyłącznie z jednej liczby na klapie.

• DOHC w danych technicznych zwykle oznacza dwa wałki na jedną głowicę.
• 16V mówi o liczbie zaworów, nie o samym układzie wałków.
• Twin Cam to handlowa lub opisowa nazwa tej samej idei.
• W silnikach V6 i V8 liczba wałków w całym silniku może być większa, bo każda głowica ma własną parę.
• Pasek lub łańcuch rozrządu nadal pozostają ważne, bo to one utrzymują synchronizację całego mechanizmu.

Jeśli oglądasz auto używane, nie zatrzymuj się na samym skrócie w ogłoszeniu. Lepiej sprawdzić, czy opis zawiera informacje o liczbie zaworów, rodzaju napędu rozrządu, historii wymiany i ewentualnych systemach zmiennych faz. To oszczędza rozczarowań, bo dobrze opisany silnik i dobrze utrzymany silnik to nie zawsze to samo. I właśnie tu zaczyna się temat zalet oraz ograniczeń w codziennej eksploatacji.

Dlaczego dwa wałki pomagają silnikowi oddychać

Ja patrzę na tę konstrukcję przede wszystkim jako na sposób lepszego zarządzania przepływem powietrza i spalin. Silnik działa sprawnie wtedy, gdy do cylindra trafia odpowiednia ilość świeżego ładunku, a spaliny sprawnie go opuszczają. Dwa wałki ułatwiają dobranie takich parametrów, żeby jednostka nie dławiła się ani na niskich, ani na wyższych obrotach.

Co zwykle działa na plus

• Lepsza kontrola nad dolotem i wydechem, czyli dokładniejsze fazy rozrządu.
• Łatwiejsze zastosowanie 4 zaworów na cylinder, co poprawia przepływ mieszanki.
• Lepsza współpraca z systemami zmiennych faz, bo dolot i wydech da się sterować bardziej elastycznie.
• Wyższy potencjał przy dużych obrotach, gdzie czas na wymianę ładunku jest krótki.
• Większa szansa na dobrą kulturę pracy w szerokim zakresie obrotów.

Przeczytaj również: Suzuki SX4 S-Cross - jaki silnik wybrać, aby uniknąć problemów?

Gdzie pojawiają się kompromisy

• Większa liczba elementów oznacza więcej punktów, które trzeba utrzymać w dobrej kondycji.
• Rozrząd bywa droższy w obsłudze niż w prostszych konstrukcjach.
• Silnik bardziej odczuwa zaniedbania olejowe, zwłaszcza gdy ma hydrauliczne elementy sterowania lub zmienne fazy.
• Nie każdy motor z dwoma wałkami będzie mocniejszy od prostszego odpowiednika, bo liczy się cały projekt, a nie sam układ głowicy.

Najczęstszy błąd polega na myśleniu, że sam układ DOHC automatycznie robi z auta sportowca. To tak nie działa. O końcowym charakterze decydują też kanały dolotowe, wydech, stopień sprężania, mapa sterująca i ewentualne doładowanie. Dwa wałki dają narzędzie, ale to nadal tylko narzędzie. Po tej stronie widać już wyraźnie, że układ ma sens, ale nie jest wolny od kosztów i ograniczeń.

Jakie ma zalety i ograniczenia w codziennej jeździe

W codziennym użytkowaniu najważniejsze jest to, czy silnik daje przewidywalną reakcję na gaz, dobrze znosi miejską jazdę i nie wymaga nadmiernie skomplikowanej obsługi. DOHC zwykle pomaga w osiągnięciu lepszej elastyczności, spokojniejszej pracy i większej sprawności przy wyższych obrotach. Dobrze współgra też z nowoczesnymi układami sterowania zaworami, dlatego w praktyce tak często spotyka się go w nowszych konstrukcjach benzynowych i turbo.

Nie oznacza to jednak, że wszystko jest tu idealne. Przy zakupie lub serwisie trzeba pamiętać o kilku realnych ograniczeniach, które w praktyce decydują o kosztach i spokoju użytkowania.

• Serwis rozrządu bywa bardziej wymagający, bo precyzja ustawienia ma większe znaczenie.
• Olej silnikowy musi być wymieniany regularnie, bo nowoczesne układy zmiennych faz nie lubią zaniedbań.
• Hałas po rozruchu lub nierówna praca mogą być sygnałem problemów z napinaczem, łańcuchem albo sterowaniem faz.
• Niższe obroty nie zawsze są domeną DOHC, więc w aucie typowo miejskim prostszy układ może być wystarczający.
• Trwałość zależy bardziej od projektu i serwisu niż od samego skrótu w opisie silnika.

W praktyce właśnie tutaj widać, czy konstrukcja została dobrze dopracowana. Jeśli tak, silnik odwdzięcza się elastycznością i kulturą pracy. Jeśli nie, dwa wałki nie uratują zaniedbanego egzemplarza. To prowadzi do ostatniej, najbardziej praktycznej kwestii: na co patrzeć, gdy naprawdę rozważasz zakup auta z takim rozrządem.

Co sprawdzić, zanim wybierzesz auto z takim rozrządem

Gdy oceniam auto używane, nie zaczynam od tego, czy ma dwa wałki, tylko od tego, jak ten silnik był traktowany. W dobrze utrzymanej jednostce DOHC nie ma niczego strasznego, ale zaniedbania szybko wychodzą na jaw, bo układ jest precyzyjny i mniej toleruje chaos serwisowy. Dlatego najważniejsze są fakty, a nie sam napis na pokrywie zaworów.

1. Sprawdź historię wymian oleju i trzymaj się realnych interwałów, a nie wyłącznie tego, co pokazuje licznik serwisowy.
2. Ustal, kiedy był robiony rozrząd i czy wymieniono komplet elementów, nie tylko sam pasek albo sam łańcuch.
3. Posłuchaj silnika na zimno, bo wtedy najłatwiej wyłapać hałasy napinacza, łańcucha lub zmiennych faz.
4. Sprawdź, czy motor pracuje równo na biegu jałowym i płynnie wchodzi na obroty.
5. Jeśli auto ma turbo, zwróć uwagę także na stan dolotu, wydechu i osprzętu, bo sam układ zaworowy nie odpowiada za wszystko.

Jeśli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: dwa wałki rozrządu dają konstruktorowi więcej kontroli, ale kupującemu nie gwarantują niczego same z siebie. Najwięcej mówi stan serwisu, sposób eksploatacji i to, czy silnik pracuje równo w całym zakresie obrotów. Właśnie tam widać, czy ten układ jest dobrze zestrojony, czy tylko dobrze opisany w folderze.
