Montaż kamery cofania najwygodniej zrobić tak, żeby obraz pojawiał się automatycznie po wrzuceniu wstecznego i nie wymagał żadnych dodatkowych przełączników. Poniżej pokazuję, jak podłączyć kamerę cofania do światła wstecznego, jak poprowadzić przewody oraz na co uważać w autach z bardziej czułą elektroniką. To praktyczny temat z elektryki samochodowej, więc liczy się nie tylko sam styk, ale też dobry pomiar, porządna masa i bezpieczne zabezpieczenie wiązki.
Najważniejsze rzeczy do zapamiętania przed podłączeniem kamery
- Najczęstszy i najprostszy wariant to zasilenie kamery z plusa lampy cofania i podłączenie masy do karoserii.
- Cienki czerwony przewód przy kablu wideo zwykle służy jako sygnał wyzwalający dla radia lub monitora.
- W autach z kontrolą żarówek, LED-ami albo modułem BCM proste wpięcie może wymagać przekaźnika lub adaptera.
- Najlepiej pracuje się z multimetrem, koszulkami termokurczliwymi i mocowaniem przewodów fabrycznymi trasami.
- Na prosty montaż warto zarezerwować 2-4 godziny i budżet orientacyjnie 150-500 zł na zestaw oraz drobiazgi montażowe.
Dlaczego ten sposób działa najlepiej
Podłączenie kamery do obwodu lampy cofania ma prostą zaletę: kamera dostaje zasilanie tylko wtedy, gdy wybierasz bieg wsteczny. Dzięki temu cały układ uruchamia się automatycznie, bez dodatkowych przycisków i bez ryzyka, że kamera będzie pracowała bez potrzeby. W praktyce to właśnie najwygodniejsze rozwiązanie do codziennego parkowania.
Ja zwykle zaczynam od tej zasady, bo w większości aut działa ona bez kombinowania. Kamera pobiera relatywnie mało prądu, więc obwód lampy cofania najczęściej daje radę, a radio lub monitor dostaje odpowiedni sygnał przełączający. Trzeba tylko pamiętać, że nie każde auto ma prostą instalację. W części nowszych modeli przewód lampy jest monitorowany przez moduł nadwozia, dlatego wpięcie „na skróty” może wywołać błąd albo migotanie obrazu. Gdy to wiesz z góry, łatwiej dobrać właściwą metodę i nie wracać do rozbierania tapicerki.
To właśnie dlatego przed samym montażem warto zebrać narzędzia i sprawdzić, jaką instalację ma konkretny samochód.
Co przygotować przed montażem
Do takiej pracy nie potrzeba rozbudowanego warsztatu, ale kilka rzeczy robi ogromną różnicę. Najważniejszy jest multimetr, bo próbnik „na szybko” potrafi zmylić zwłaszcza w autach z elektroniką kontrolującą obwody. Przydają się też porządne złączki, koszulki termokurczliwe i taśma materiałowa, która trzyma przewody lepiej niż zwykła izolacja.
| Element | Po co jest potrzebny | Orientacyjny koszt |
|---|---|---|
| Multimetr | Do znalezienia plusa lampy cofania i sprawdzenia masy | 40-120 zł |
| Konektory, lutownica lub szybkozłączki | Do wykonania pewnego połączenia | 10-40 zł |
| Koszulki termokurczliwe i taśma materiałowa | Do izolacji i ochrony wiązki | 10-25 zł |
| Przekaźnik 12 V | Przydaje się, gdy obwód lampy cofania nie lubi dodatkowego obciążenia | 15-35 zł |
| Przewód wideo 5-7,5 m | Do poprowadzenia sygnału od klapy do radia lub monitora | 15-60 zł |
Jeśli robisz to w hatchbacku, zwykle wystarcza kabel 5-6 m. W kombi, SUV-ie albo w aucie z długim przejściem do kabiny bezpieczniej mieć 6,5-7,5 m, bo zbyt krótki przewód kończy się niepotrzebnym przedłużaniem i słabszym zabezpieczeniem połączeń. W prostym zestawie uniwersalnym kamera, monitor i okablowanie kosztują zwykle około 150-500 zł, a w warsztacie montaż najczęściej zamyka się w przedziale 250-800 zł, zależnie od auta i dostępu do wiązki. Gdy wszystko leży już na stole, można przejść do samego wpięcia przewodów.
Jak podłączyć kamerę i sygnał wsteczny krok po kroku
- Odłącz minus akumulatora. To nie jest miejsce na improwizację, zwłaszcza jeśli będziesz rozbierać klapę bagażnika, lampę albo plastikowe osłony.
- Dojdź do przewodów lampy cofania i sprawdź miernikiem, który przewód ma +12 V po wrzuceniu wstecznego. Najwygodniej zrobić to przy włączonym zapłonie i zaciągniętym hamulcu ręcznym, najlepiej z drugą osobą, która przełączy skrzynię na R.
- Podłącz zasilanie kamery. Czerwony przewód idzie zwykle do plusa lampy cofania, a czarny do masy lub pewnego punktu na karoserii.
- Poprowadź przewód wideo do przodu auta. Jeżeli w zestawie jest cienki czerwony przewód biegnący razem z RCA, używa się go najczęściej jako sygnału wyzwalającego dla radia albo monitora.

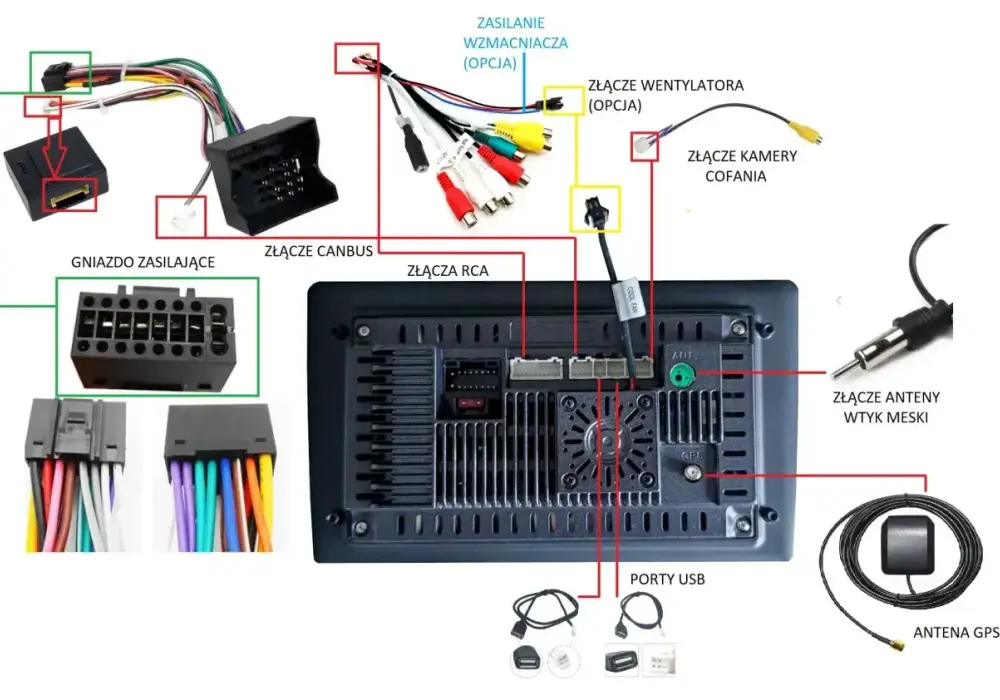

- Przy jednostce centralnej podłącz video do wejścia kamery cofania, a przewód reverse lead do odpowiedniego wejścia sterującego. W wielu radiach jest ono opisane jako REVERSE albo ma konkretny kolor przewodu, ale zawsze warto sprawdzić instrukcję urządzenia, a nie zgadywać po kolorach.
- Zabezpiecz miejsca połączeń koszulkami termokurczliwymi albo porządną taśmą i przymocuj wiązkę opaskami tak, żeby nie wisiała luzem.
- Podłącz akumulator i zrób próbę: wrzuć wsteczny, sprawdź obraz, sprawdź, czy kamera gaśnie po wyjściu z biegu i czy nie ma błędów na desce rozdzielczej.
Ważny szczegół: nie łącz sygnału wideo z przypadkowym zasilaniem ACC, jeśli kamera ma uruchamiać się tylko podczas cofania. Taki skrót zwykle kończy się tym, że obraz pojawia się wtedy, kiedy nie powinien, albo trzeba później poprawiać całą instalację. Samo podłączenie to jednak dopiero połowa pracy, bo równie ważne jest prowadzenie przewodów przez auto.
Jak poprowadzić przewody, żeby instalacja nie zaczęła szwankować
Najlepsza zasada jest prosta: idź trasą, którą fabrycznie poprowadzono wiązkę. Jeśli przewód przechodzi przez klapę bagażnika, użyj gumowej przelotki albo harmonijki, zamiast wciskać go pod uszczelkę. To właśnie tam najczęściej pojawiają się później przerwy w działaniu kamery, bo kabel pracuje przy każdym otwarciu klapy.
- Trzymaj się oryginalnej wiązki i unikaj ostrych krawędzi blachy.
- W miejscach ruchomych zostaw odrobinę luzu, ale bez pętli, które mogą się przetrzeć.
- Przy zewnętrznych połączeniach używaj koszulek termokurczliwych i, jeśli to możliwe, dodatkowego zabezpieczenia przed wilgocią.
- Nie prowadź przewodów obok gorących elementów ani miejsc, gdzie pracują zawiasy czy zamki.
- Jeśli musisz przejść przez metalową blachę, użyj przepustu albo gumowego grommetu, żeby kabel nie ocierał się o krawędź.
W praktyce właśnie to oddziela montaż „na chwilę” od instalacji, która działa latami. Gdy przewody są dobrze ułożone, kolejnym krokiem jest sprawdzenie, czy samochód nie wymaga bardziej ostrożnego podejścia niż zwykłe wpięcie w lampę.
Kiedy proste wpięcie do lampy cofania nie wystarczy
Nie w każdym aucie da się po prostu dobrać do przewodu i po sprawie. W samochodach z lampami LED, kontrolą spalonej żarówki albo sterowaniem przez moduł nadwozia bywa tak, że obwód ma bardzo małe obciążenie albo generuje sygnał pulsacyjny. Wtedy kamera może migać, uruchamiać się niestabilnie albo wywoływać komunikat o błędzie oświetlenia.
W takich przypadkach najczęściej pomagają trzy rozwiązania. Pierwsze to przekaźnik, czyli mały elektryczny przełącznik sterowany sygnałem z lampy cofania, ale zasilający kamerę z osobnego, bezpiecznego obwodu. Drugie to dedykowany adapter do konkretnego auta. Trzecie to pobranie stałego zasilania z osobnego punktu z bezpiecznikiem i wykorzystanie lampy cofania tylko jako sygnału sterującego dla radia.
| Objaw | Co zwykle oznacza | Co zrobić |
|---|---|---|
| Kamera miga albo resetuje się | Napięcie z lampy cofania jest niestabilne | Sprawdź masę, rozważ przekaźnik lub osobne zasilanie |
| Na desce pojawia się błąd żarówki | Moduł auta wykrywa dodatkowe obciążenie | Użyj adaptera albo przejdź na sygnał sterujący, nie pełne zasilanie |
| Obraz się nie pojawia, mimo że kamera ma prąd | Radio nie dostaje sygnału reverse | Sprawdź przewód wyzwalający i ustawienia wejścia kamery |
| Czarny ekran albo brak koloru | Problem z sygnałem wideo lub standardem obrazu | Sprawdź RCA, złącza i zgodność PAL/NTSC |
Ten etap jest ważny, bo oszczędza najwięcej czasu. Jeśli auto reaguje na dodatkowe obciążenie albo ma wrażliwą elektronikę, lepiej od razu dobrać właściwy sposób zasilania niż później walczyć z losowymi błędami. Kiedy instalacja już działa, zostają detale, które decydują o tym, czy będzie działać stabilnie przez długi czas.
Jakich błędów unikać, żeby nie zrobić sobie dodatkowej pracy
Najczęstszy błąd to podłączenie przewodu do złego kabla „na oko”. W samochodzie przewody potrafią mieć podobne kolory, ale zupełnie inne funkcje, dlatego pomiar jest ważniejszy niż intuicja. Drugi błąd to słaba masa. Jeśli punkt masowy jest na farbie, skorodowanej śrubie albo cienkiej blaszce, kamera może działać tylko czasami.
- Nie tnij wiązki bez sprawdzenia miernikiem, który przewód daje +12 V po wrzuceniu wstecznego.
- Nie opieraj masy o przypadkową śrubę w plastikowym elemencie.
- Nie zostawiaj połączeń luzem, bo wilgoć szybko zrobi z nimi porządek.
- Nie prowadź przewodu RCA obok grubych przewodów zasilających, jeśli da się tego uniknąć.
- Nie zakładaj, że kamera i radio mają ten sam standard obrazu bez sprawdzenia ustawień.
- Nie zapominaj o kierunku obrazu. Jeśli kamera jest montowana pod innym kątem niż przewiduje producent, może być potrzebne ustawienie obrazu lustrzanego.
W praktyce największe problemy robią rzeczy drobne: słaby styk, źle zaizolowane połączenie albo przewód przycięty w klapie. To właśnie one powodują powracające usterki, a nie sama kamera. Ostatni krok to krótka kontrola po montażu, zanim uznasz robotę za skończoną.
Co sprawdzić po montażu, zanim zamkniesz temat
Po pierwszym uruchomieniu nie ograniczaj się do jednego testu na postoju. Warto kilkukrotnie wrzucić wsteczny, sprawdzić obraz przy włączonym silniku i upewnić się, że kamera nie zanika przy zamykaniu klapy albo otwieraniu bagażnika. Jeśli auto ma czujniki parkowania, sprawdź też, czy ich działanie nie zostało zakłócone przez nową wiązkę.
- obraz pojawia się natychmiast po wrzuceniu R;
- kamera gaśnie po wyjściu z wstecznego;
- nie ma błędu żarówki ani komunikatu o awarii oświetlenia;
- przewody nie są napięte ani przyciśnięte przez tapicerkę;
- po zamknięciu klapy lub bagażnika nic nie ociera i nie przerywa obrazu;
- linia prowadząca na ekranie zgadza się z rzeczywistym torowaniem auta.
Jeśli po takim teście wszystko działa płynnie, masz temat zamknięty w sposób, który ma sens także na dłuższą metę. Przy prostym aucie da się to zrobić samemu, ale przy modelach z rozbudowaną elektroniką najwięcej daje cierpliwy pomiar i porządne zabezpieczenie wiązki, a nie pośpiech przy pierwszym wolnym przewodzie.
