Czujnik MAP wygląda niepozornie, ale to jeden z tych elementów, które realnie zmieniają zachowanie silnika. To także najprostsza odpowiedź na pytanie, map sensor co to: mały czujnik, który mierzy ciśnienie w kolektorze ssącym i pomaga sterownikowi dobrać właściwą dawkę paliwa. W samochodach na LPG i CNG jego rola rośnie, bo każdy błąd odczytu szybciej odbija się na mieszance, elastyczności i kulturze pracy.
Najważniejsze informacje o MAP sensorze w skrócie
- MAP sensor mierzy bezwzględne ciśnienie w kolektorze, a nie ilość powietrza tak jak przepływomierz.
- Na podstawie jego sygnału ECU oblicza obciążenie silnika i dobiera dawkę paliwa.
- W autach turbo czujnik pokazuje także doładowanie, więc ma większy wpływ na pracę całego układu.
- Przy LPG i CNG błędny odczyt łatwo powoduje złą mieszankę, szarpanie i przełączanie na benzynę.
- Najczęstsze objawy awarii to nierówne obroty, spadek mocy, większe spalanie i kody P0105-P0109.
- Sam sensor rzadko jest jedyną przyczyną problemu - bardzo często winne są nieszczelności dolotu albo źle zestrojony gaz.
Czym jest MAP sensor i za co odpowiada
Gdy tłumaczę to w prosty sposób, MAP sensor jest „oczami” ECU na temat tego, jakie ciśnienie panuje w dolocie. MAP to skrót od manifold absolute pressure, czyli bezwzględnego ciśnienia w kolektorze ssącym. Nie mierzy on ilości powietrza w litrach, tylko informuje komputer, czy silnik zasysa powietrze lekko, mocno, czy pracuje pod doładowaniem.
W wielu autach czujnik ten pracuje razem z innymi danymi: obrotami silnika, temperaturą powietrza, położeniem przepustnicy i sygnałem z sondy lambda. Dzięki temu sterownik może policzyć obciążenie silnika i dobrać paliwo bez zgadywania. To ważne zwłaszcza wtedy, gdy układ dolotowy nie jest idealnie „szkolny”, bo silnik turbo albo instalacja gazowa potrafią zmienić warunki pracy bardzo szybko.
W praktyce spotykam dwie konstrukcje: MAP sensor montowany bezpośrednio w kolektorze oraz czujnik połączony z dolotem krótkim przewodem podciśnienia. Z punktu widzenia kierowcy efekt ma być ten sam, ale sposób montażu wpływa na podatność na zabrudzenia i nieszczelności. Żeby zobaczyć, skąd bierze się ten sygnał, trzeba zajrzeć do samego mechanizmu pomiaru.
Jak działa czujnik ciśnienia bezwzględnego w dolocie
W środku MAP sensora zwykle pracuje membrana piezorezystancyjna, czyli element, którego opór elektryczny zmienia się pod wpływem nacisku. Gdy ciśnienie w kolektorze rośnie lub spada, membrana odkształca się, a elektronika zamienia ten ruch na sygnał napięciowy. ECU odczytuje go zazwyczaj w zakresie zbliżonym do 0,5-4,5 V, bo taki sygnał jest dla sterownika łatwy do interpretacji.
Najprościej wygląda to tak: na zgaszonym silniku czujnik „widzi” ciśnienie atmosferyczne, a na biegu jałowym w wolnossącym benzyniaku pokazuje niższe wartości, bo w kolektorze pojawia się podciśnienie. W turbo zakres robi się jeszcze szerszy, bo przy doładowaniu ciśnienie absolutne może przekroczyć poziom atmosferyczny. Dla ECU to cenna informacja, bo z jednej liczby wylicza nie tylko obciążenie, ale też to, ile paliwa i kiedy trzeba podać.
Właśnie dlatego MAP sensor często bywa elementem w układzie typu speed-density. Taki sterownik nie opiera się wyłącznie na przepływie powietrza, tylko łączy ciśnienie, temperaturę i obroty, aby oszacować masę zasysanego ładunku. To rozwiązanie jest praktyczne, ale wymaga szczelnego dolotu i poprawnie działającej elektroniki. I tu właśnie łatwo o pierwsze pomyłki, bo wiele osób myli MAP z przepływomierzem.
Czym różni się MAP sensor od przepływomierza
To jedna z najczęstszych pomyłek, jakie widzę w warsztacie i w rozmowach z kierowcami. MAP sensor mierzy ciśnienie w kolektorze, a przepływomierz MAF mierzy masę powietrza przepływającego przez dolot. Efekt końcowy jest podobny - oba sygnały pomagają dobrać mieszankę - ale droga do tego wyniku jest zupełnie inna.
| Element | Co mierzy | Gdzie daje największą korzyść | Co kierowca odczuje |
|---|---|---|---|
| MAP sensor | Bezwzględne ciśnienie w kolektorze ssącym | Silniki turbo, układy speed-density, auta z gazem | Szybszą reakcję ECU na zmiany obciążenia |
| Przepływomierz MAF | Masę powietrza zasysanego przez dolot | Seryjne układy dolotowe, precyzyjna kontrola mieszanki | Bardziej bezpośredni pomiar ilości powietrza |
Nie stawiam tych rozwiązań w roli „lepszy kontra gorszy”. W praktyce wiele aut korzysta z obu czujników naraz, a w niektórych konstrukcjach jeden z nich pełni tylko rolę wspierającą. Dla użytkownika ważniejsze jest coś innego: jeśli dolot łapie lewe powietrze, czujnik ciśnienia zaczyna pokazywać nieprawdziwy obraz całego układu. To prowadzi już prosto do tematu LPG i CNG, gdzie taki błąd potrafi wybrzmieć jeszcze mocniej.
Dlaczego ma znaczenie w autach na LPG i CNG
W autach z gazem MAP sensor nie jest dodatkiem „na wszelki wypadek”. Sterownik instalacji musi wiedzieć, jakie panuje podciśnienie w kolektorze, jakie jest obciążenie silnika i jak zmieniają się warunki pracy przy przyspieszaniu, odpuszczeniu gazu czy pod obciążeniem. Bez tego dawka LPG albo CNG będzie liczona zbyt orientacyjnie, a to szybko odbija się na kulturze pracy.

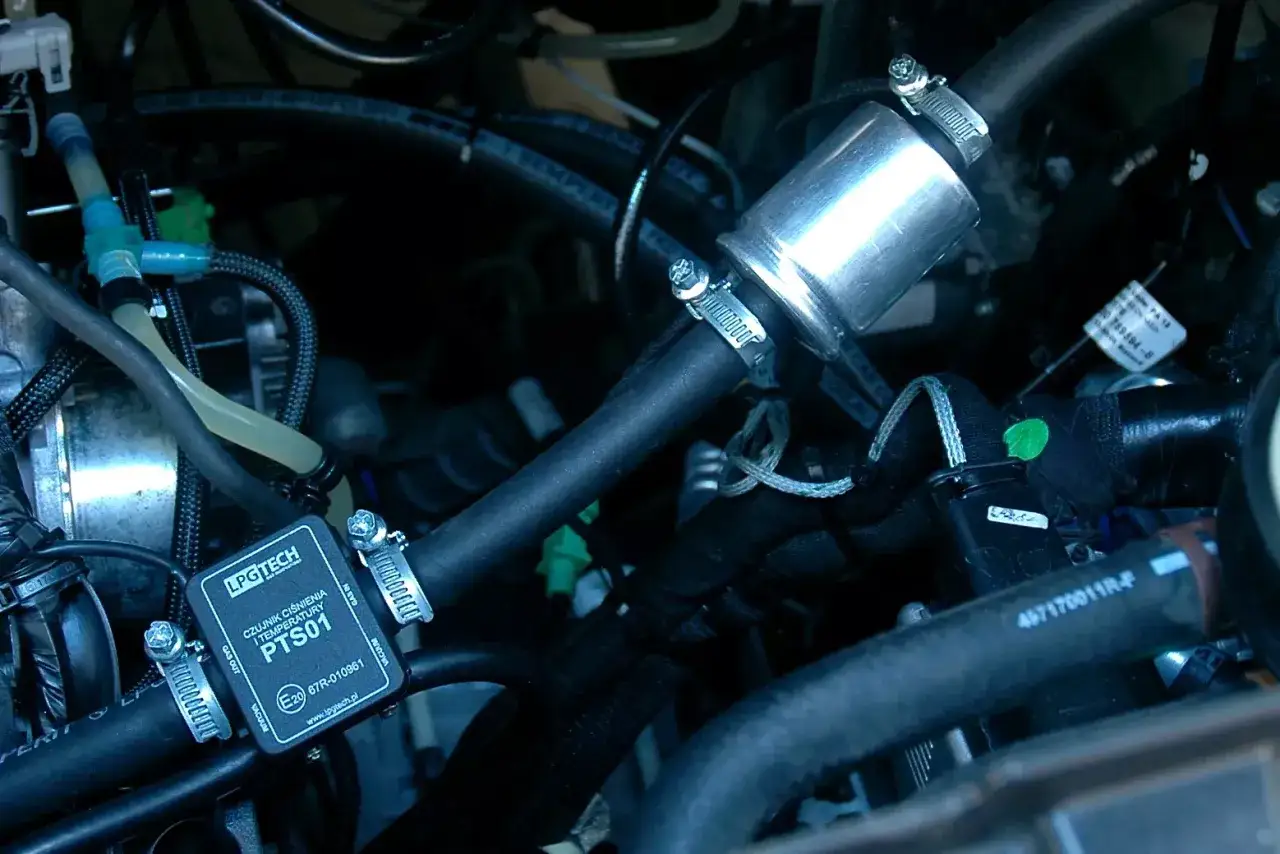

Ważne jest też rozróżnienie między czujnikiem MAP silnika a czujnikiem ciśnienia w instalacji gazowej. To nie zawsze ten sam element. W wielu układach gazowych osobny czujnik mierzy ciśnienie gazu, temperaturę oraz podciśnienie w kolektorze, a jego dane trafiają do sterownika LPG/CNG. Jeśli sygnał jest zafałszowany, mieszanka robi się zbyt uboga albo zbyt bogata, a auto może szarpać, falować na biegu jałowym albo przełączać się z powrotem na benzynę.
Najbardziej wymagające są silniki turbodoładowane. Tam zakres pomiaru musi uwzględniać również doładowanie, bo przy zbyt małym zakresie czujnika sterownik instalacji po prostu przestaje ufać danym i zabezpiecza się powrotem na paliwo bazowe. Z praktyki wynika, że kierowca odczuwa to jako nagłą utratę płynności, czasem tylko przy mocniejszym przyspieszeniu. I właśnie dlatego przy gazie nie wystarczy „sam dobry montaż” - liczy się także poprawna interpretacja sygnału.
| Układ | Po co sterownikowi sygnał z MAP | Co zwykle dzieje się przy błędzie |
|---|---|---|
| Benzyna | Obliczenie obciążenia i dawki paliwa | Szarpanie, spadek mocy, kontrolka silnika |
| LPG i CNG | Dobór dawki gazu, korekta podciśnienia i ciśnienia | Nierówna praca, przełączanie na benzynę, rozjechana kalibracja |
Po tym łatwo już zrozumieć, że objawy awarii nie zawsze wskazują wprost sam czujnik. Często winowajcą okazuje się szczelność dolotu albo instalacja, która została źle zestrojona. Wtedy warto spojrzeć na symptomy bez pośpiechu, bo sam błąd w komputerze nie zamyka sprawy.
Jak rozpoznać awarię i nie pomylić jej z inną usterką
Uszkodzony MAP sensor potrafi dać objawy podobne do problemów z zapłonem, nieszczelnościami albo źle ustawionym gazem. Dlatego ja zawsze patrzę na cały obraz, a nie tylko na jedną kontrolkę. Typowe kody błędów to P0105-P0109, ale kod nie mówi jeszcze, czy winny jest sam czujnik, przewód, wtyczka czy podciśnienie w kolektorze.
| Objaw | Co może oznaczać | Na co patrzeć w pierwszej kolejności |
|---|---|---|
| Nierówne obroty na biegu jałowym | Zła informacja o podciśnieniu albo lewego powietrza | Wężyki, kolektor, uszczelki |
| Spadek mocy i ospała reakcja na gaz | Błędne obliczenie obciążenia silnika | Parametry live data, przewody, wtyczka |
| Wyższe spalanie lub większe zużycie gazu | Mieszanka jest korygowana w złą stronę | Adaptacje, MAP, lambda, kalibracja LPG/CNG |
| Check engine i błędy P0105-P0109 | Nieprawidłowy sygnał z czujnika lub obwodu | Odczyt OBD i porównanie z ciśnieniem atmosferycznym |
| Gaśnięcie po odpaleniu lub przy puszczeniu gazu | ECU dostaje skrajnie złą informację o obciążeniu | Wartości na biegu jałowym i szczelność układu |
W praktyce zwracam uwagę na prosty test: na zgaszonym silniku MAP powinien pokazywać ciśnienie zbliżone do atmosferycznego, zwykle około 95-103 kPa w typowych warunkach w Polsce. Na biegu jałowym w wolnossącym silniku wartości spadają często w okolice 25-40 kPa. Jeśli odczyt mocno odstaje od tych zakresów, nie zakładam od razu wymiany czujnika - najpierw sprawdzam dolot i przewody. Taka kolejność oszczędza czas i pieniądze, zwłaszcza gdy problem siedzi w nieszczelności, a nie w elektronice.
To prowadzi do najważniejszej części praktycznej: jak sprawdzić cały układ bez zgadywania i bez wymieniania części „na próbę”.
Jak go sprawdzić i kiedy wymienić
Najrozsądniej zaczynam od diagnostyki OBD, a dopiero potem biorę do ręki miernik. W pierwszej kolejności odczytuję błędy, zapisane parametry i dane bieżące. Następnie sprawdzam zasilanie 5 V, masę, stan wtyczki oraz to, czy czujnik nie jest zabrudzony olejem z odmy albo osadem z układu dolotowego. Jeśli instalacja gazowa była niedawno ruszana, dokładam jeszcze kontrolę kalibracji sterownika LPG/CNG, bo po naprawie sam czujnik nie zawsze wystarczy.
- Odczytaj błędy i parametry live data przy włączonym zapłonie oraz na pracującym silniku.
- Porównaj wskazanie z ciśnieniem atmosferycznym i zachowaniem na biegu jałowym.
- Sprawdź szczelność dolotu, przewody podciśnienia i wtyczkę czujnika.
- Oceń, czy problem pojawia się tylko na benzynie, tylko na gazie, czy na obu paliwach.
- Wymień czujnik dopiero wtedy, gdy potwierdzisz, że sygnał rzeczywiście jest niestabilny albo poza zakresem.
Czyszczenie ma sens tylko wtedy, gdy sensor jest lekko zabrudzony i producent dopuszcza taką operację. Nie używam agresywnej chemii ani mechanicznego skrobania, bo można uszkodzić delikatny element pomiarowy i zamienić drobny problem w kosztowną wymianę. Jeśli czujnik jest elektrycznie uszkodzony albo pokazuje kompletnie nielogiczne wartości, naprawa czyszczeniem nie pomoże.
Jeśli chodzi o koszty, w praktyce sam czujnik do popularnego auta bywa dostępny mniej więcej od 80 do 400 zł, a w droższych lub bardziej wyspecjalizowanych konstrukcjach potrafi kosztować wyraźnie więcej. Diagnostyka to zwykle osobny wydatek, często od około 100 do 250 zł, a po naprawie instalacji gazowej dochodzi jeszcze strojenie. To nie są sztywne ceny, ale dają realny punkt odniesienia, zanim ktoś zacznie wymieniać pół samochodu. Na koniec zostaje już tylko to, co naprawdę warto zapamiętać, żeby problem nie wrócił za kilka tygodni.
Co warto zapamiętać o MAP sensorze w aucie z gazem
MAP sensor nie jest tylko kolejnym czujnikiem w katalogu części. To element, który bezpośrednio wpływa na dawkę paliwa, reakcję silnika i stabilność pracy całego układu dolotowego. W aucie na LPG albo CNG jego rola robi się jeszcze ważniejsza, bo błędny odczyt szybciej psuje mieszankę niż w zwykłym układzie benzynowym.
Jeśli miałbym wskazać najczęstszy błąd kierowców, to byłoby ślepe polowanie na sam czujnik bez sprawdzenia dolotu i kalibracji gazu. W praktyce dużo częściej problem zaczyna się od nieszczelności, zabrudzenia albo złego zestrojenia instalacji niż od samego sensora. I właśnie dlatego przy diagnozie patrzę na cały układ jako całość, a nie tylko na jeden element.
