Budowa prostownika z transformatora 24V to proces, który może wydawać się skomplikowany, ale z odpowiednimi wskazówkami staje się znacznie prostszy. Prostownik jest kluczowym elementem w wielu projektach elektronicznych, ponieważ zamienia prąd zmienny na stały, co jest niezbędne do zasilania różnych urządzeń. W tym artykule przedstawimy krok po kroku, jak zbudować prostownik, jakie komponenty są potrzebne oraz jak zapewnić bezpieczeństwo podczas pracy.
Na początku omówimy niezbędne elementy do budowy prostownika oraz ich funkcje. Następnie przejdziemy do schematu połączeń, który pomoże w prawidłowym zmontowaniu układu. Poruszymy także kwestie bezpieczeństwa, aby uniknąć typowych błędów, a także pokażemy, jak można udoskonalić prostownik, dodając filtry i stabilizację napięcia.
Kluczowe wnioski:
- Do budowy prostownika potrzebny jest mostek prostowniczy oraz kondensatory filtrujące.
- Ważne jest, aby stosować komponenty o odpowiednich parametrach, takie jak mostek diodowy KBPC5010.
- Bezpieczeństwo podczas pracy z elektroniką jest kluczowe; należy unikać bezpośredniego dotykania elementów pod napięciem.
- Dodanie amperomierza pozwala na monitorowanie prądu w układzie, co jest szczególnie przydatne w projektach DIY.
- Prostownik można wykorzystać w różnych aplikacjach, takich jak zasilanie urządzeń elektronicznych czy projekty hobbystyczne.

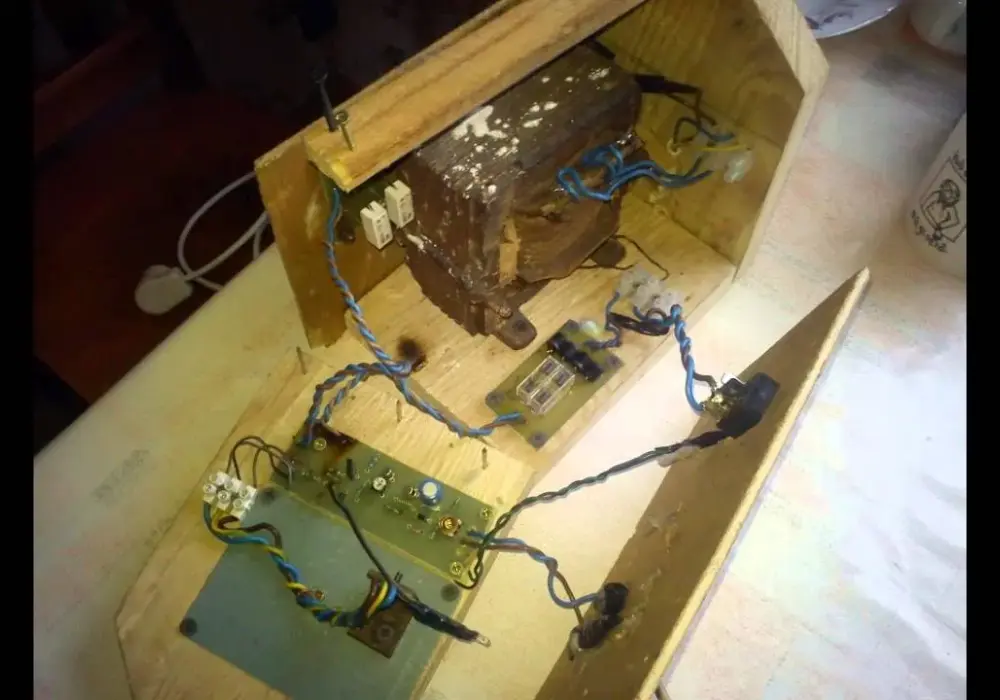

Jak zbudować prostownik z transformatora 24V w prostych krokach
Budowa prostownika z transformatora 24V to proces, który można zrealizować w kilku prostych krokach. Aby zrobić prostownik, należy połączyć wtórne uzwojenie transformatora z mostkiem prostowniczym, który przekształci prąd zmienny na stały. W tym celu warto zaopatrzyć się w odpowiednie narzędzia, takie jak lutownica, przewody oraz multimeter, aby móc sprawdzić poprawność połączeń. Dobrze jest również mieć pod ręką schemat, który pomoże w prawidłowym wykonaniu wszystkich etapów.
Po przygotowaniu wszystkich komponentów, zaczynamy od podłączenia transformatora do mostka prostowniczego. Mostek prostowniczy, na przykład KBPC5010, jest idealnym rozwiązaniem, ponieważ jest przystosowany do dużych prądów i zapewnia stabilne działanie. Następnie, warto dodać kondensator filtrujący, aby wygładzić napięcie wyjściowe i zmniejszyć tętnienia. Równoległe połączenie kondensatorów elektrolitycznego, tantalowego oraz ceramicznego pozwoli na optymalne działanie prostownika. Na koniec, pamiętaj o zamknięciu całego układu w bezpiecznej obudowie, aby uniknąć kontaktu z elementami pod napięciem.
Wybór odpowiednich komponentów do prostownika z transformatorem
Wybór odpowiednich komponentów jest kluczowy dla prawidłowego działania prostownika. Transformator 24V jest podstawowym elementem, który dostarcza prąd zmienny. Następnie, mostek prostowniczy, taki jak KBPC5010, zamienia ten prąd na stały. Kondensatory filtrujące, w tym elektrolityczny 100 µF/40 V, tantalowy 1 µF/40 V oraz ceramiczny 100 nF/40 V, są niezbędne do wygładzania napięcia i eliminacji zakłóceń.
| Model mostka prostowniczego | Prąd nominalny (A) | Napięcie nominalne (V) |
|---|---|---|
| KBPC5010 | 50 | 100 |
| MB6S | 6 | 600 |
| GBPC2502 | 25 | 200 |
Schemat połączeń - jak poprawnie podłączyć elementy
Podłączenie elementów prostownika z transformatora 24V wymaga precyzyjnego schematu, aby zapewnić prawidłowe działanie całego układu. Najpierw podłącz wtórne uzwojenie transformatora do mostka prostowniczego, zwracając uwagę na odpowiednie oznaczenia biegunów. Wyjście ujemne mostka powinno być podłączone do masy układu, a dodatnie do obciążenia, na przykład do drutu grzejnego. Warto również zastosować kondensator filtrujący, który należy dołączyć równolegle do wyjścia mostka, aby wygładzić napięcie.
Ważne jest, aby wszystkie połączenia były solidne i dobrze zaizolowane, aby uniknąć zwarć. W przypadku dodawania amperomierza, należy go podłączyć szeregowo z obciążeniem, co pozwoli na bieżąco monitorowanie prądu w układzie. Poniżej znajduje się diagram, który ilustruje prawidłowe połączenia poszczególnych elementów oraz ich wzajemne relacje.
Bezpieczeństwo podczas budowy prostownika z transformatora
Podczas budowy prostownika z transformatora 24V niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Praca z elementami pod napięciem wiąże się z ryzykiem porażenia prądem, dlatego należy zawsze zachować ostrożność. Używaj narzędzi z izolowanymi uchwytami i unikaj pracy w wilgotnych warunkach. Przed przystąpieniem do jakichkolwiek działań upewnij się, że układ jest odłączony od zasilania, aby zminimalizować ryzyko wypadków.
Warto także pamiętać o tym, aby wszystkie połączenia były dobrze zabezpieczone i nie wystawały żadne przewody, które mogłyby stwarzać zagrożenie. Jeśli nie masz doświadczenia w pracy z elektroniką, rozważ skonsultowanie projektu z wykwalifikowanym elektrykiem. Tylko w ten sposób możesz mieć pewność, że Twój prostownik będzie działał bezpiecznie i efektywnie.
Kluczowe zasady bezpieczeństwa przy pracy z elektroniką
Praca z elektroniką wymaga przestrzegania kilku kluczowych zasad bezpieczeństwa, aby zminimalizować ryzyko wypadków. Po pierwsze, zawsze używaj narzędzi z izolowanymi uchwytami, co pomoże uniknąć porażenia prądem. Po drugie, pracuj w suchych warunkach, ponieważ wilgoć zwiększa ryzyko zwarcia. Ponadto, upewnij się, że przed przystąpieniem do pracy, urządzenie jest odłączone od zasilania, co jest kluczowe dla bezpieczeństwa. Na koniec, nigdy nie dotykaj elementów pod napięciem, a po zakończeniu pracy zawsze sprawdzaj, czy wszystkie połączenia są dobrze zabezpieczone.
Jak uniknąć typowych błędów przy budowie prostownika
Podczas budowy prostownika z transformatora 24V można popełnić kilka typowych błędów, które mogą prowadzić do nieprawidłowego działania układu. Na przykład, niewłaściwe podłączenie mostka prostowniczego może skutkować brakiem konwersji prądu zmiennego na stały. Innym częstym błędem jest użycie kondensatorów o niewłaściwych parametrach, co może prowadzić do niestabilności napięcia. Ważne jest także, aby nie zapominać o odpowiednim chłodzeniu mostka prostowniczego, ponieważ przegrzanie może prowadzić do uszkodzenia. Zwracaj uwagę na szczegóły, a także regularnie sprawdzaj połączenia, aby uniknąć problemów w przyszłości.
Czytaj więcej: Jak sprawdzić czy prostownik działa - uniknij kosztownych błędów
Udoskonalenie prostownika - filtry i stabilizacja napięcia
Aby poprawić wydajność prostownika z transformatora 24V, warto zastosować różne metody filtracji i stabilizacji napięcia. Kondensatory filtrujące są kluczowym elementem, który pozwala na wygładzenie napięcia wyjściowego, eliminując tętnienia i zakłócenia. W zależności od potrzeb, można używać różnych typów kondensatorów, które różnią się parametrami, takimi jak pojemność i napięcie przebicia. Właściwe dobranie kondensatorów może znacząco wpłynąć na stabilność i jakość zasilania, co jest istotne w wielu zastosowaniach elektronicznych.
Inną metodą udoskonalenia prostownika jest dodanie regulatorów napięcia, które zapewniają stałe napięcie wyjściowe, niezależnie od obciążenia. Warto również rozważyć zastosowanie filtrów LC, które skutecznie eliminują zakłócenia o wysokiej częstotliwości. Użycie tych komponentów nie tylko poprawia jakość sygnału, ale także zwiększa bezpieczeństwo i niezawodność całego układu. Dzięki tym udoskonaleniom, prostownik staje się bardziej uniwersalny i lepiej dostosowany do różnych zastosowań.
Wybór kondensatorów do wygładzania napięcia prostownika
Wybór odpowiednich kondensatorów jest kluczowy dla efektywnego wygładzania napięcia w prostowniku. Kondensatory elektrolityczne o wysokiej pojemności, takie jak 100 µF/40 V, są idealne do eliminacji niskoczęstotliwościowych tętnień. Z kolei kondensatory tantalowe i ceramiczne, o mniejszych pojemnościach, jak 1 µF/40 V i 100 nF/40 V, mogą być używane do filtrowania wyższych częstotliwości zakłóceń. Warto zwrócić uwagę na napięcie przebicia, które powinno być co najmniej 40 V, aby zapewnić bezpieczeństwo i niezawodność działania.
| Typ kondensatora | Pojemność (µF) | Napięcie (V) | Typ |
|---|---|---|---|
| Kondensator elektrolityczny | 100 | 40 | Elektrolityczny |
| Kondensator tantalowy | 1 | 40 | Tantalowy |
| Kondensator ceramiczny | 0.1 | 40 | Ceramiczny |

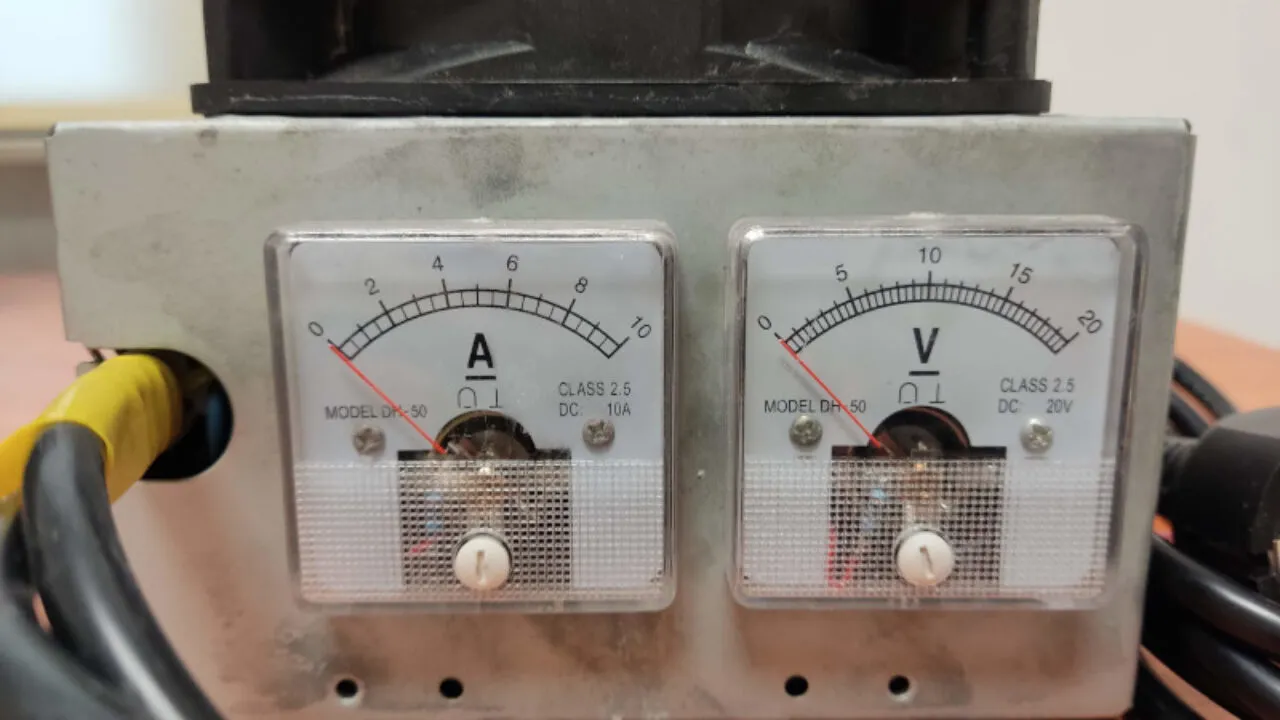

Jak dodać amperomierz do monitorowania prądu w układzie
Dodanie amperomierza do układu prostownika z transformatora 24V jest kluczowe dla monitorowania prądu płynącego przez obciążenie. Aby zainstalować amperomierz, należy go podłączyć szeregowo z obciążeniem, co oznacza, że prąd przepływający przez obciążenie będzie również przepływał przez amperomierz. W tym celu najpierw odłącz zasilanie, a następnie zidentyfikuj przewód, który prowadzi do obciążenia. Następnie, przetnij ten przewód i podłącz jeden koniec do jednego z zacisków amperomierza, a drugi koniec do drugiego zacisku. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone, aby uniknąć zwarcia.
Po zainstalowaniu amperomierza, ponownie podłącz zasilanie i uruchom układ. Amperomierz powinien wskazywać aktualny prąd płynący przez obciążenie, co pozwoli na bieżące monitorowanie jego wartości. To szczególnie ważne w przypadku obciążeń, które mogą generować duże ilości ciepła, takich jak druty grzejne, gdzie kontrola prądu jest kluczowa dla bezpieczeństwa i wydajności. Pamiętaj, aby regularnie sprawdzać wskazania amperomierza, aby zapewnić prawidłowe działanie całego układu.
Zastosowania prostownika z transformatora 24V w praktyce
Prostownik z transformatora 24V znajduje szerokie zastosowanie w różnych urządzeniach i projektach elektronicznych. Na przykład, może być używany do zasilania urządzeń grzewczych, takich jak giętarki do drutu, które wymagają stabilnego źródła prądu stałego. Innym zastosowaniem jest zasilanie systemów oświetleniowych, gdzie prostownik dostarcza niezbędną energię do lamp LED lub halogenowych, zapewniając ich prawidłowe działanie. Dzięki prostownikowi, możliwe jest również zasilanie różnego rodzaju układów elektronicznych, które wymagają prądu stałego do prawidłowego funkcjonowania.
W projektach DIY, prostownik z transformatora 24V jest wykorzystywany do budowy własnych zasilaczy laboratoryjnych, które są nieocenione dla hobbystów i profesjonalistów w dziedzinie elektroniki. Umożliwia to testowanie różnych komponentów elektronicznych w kontrolowany sposób. Dodatkowo, prostownik może być częścią bardziej złożonych systemów, takich jak zasilanie robotów lub automatyki domowej, gdzie stabilne napięcie jest kluczowe dla ich prawidłowego działania. Te różnorodne zastosowania podkreślają wszechstronność prostownika z transformatora 24V w praktyce.
Innowacyjne zastosowania prostownika 24V w projektach DIY
Prostownik z transformatora 24V może być wykorzystany w innowacyjnych projektach DIY, które wykraczają poza standardowe zasilanie urządzeń. Na przykład, integracja prostownika z systemami energii odnawialnej staje się coraz bardziej popularna. Użytkownicy mogą zbudować prosty system do ładowania akumulatorów słonecznych, wykorzystując prostownik do konwersji prądu zmiennego z paneli słonecznych na stały, co pozwala na efektywne zasilanie domowych urządzeń. Dzięki temu, możliwe jest nie tylko oszczędzanie energii, ale także wykorzystanie odnawialnych źródeł energii w codziennym życiu.
Kolejnym interesującym zastosowaniem jest budowa własnych zasilaczy do projektów elektronicznych, szczególnie w kontekście rozwijających się technologii, takich jak Internet Rzeczy (IoT). Prostownik może służyć jako stabilne źródło zasilania dla czujników i modułów komunikacyjnych, co jest kluczowe w budowie inteligentnych domów. Dzięki prostownikowi, hobbyści mogą tworzyć bardziej zaawansowane urządzenia, które nie tylko reagują na otoczenie, ale także komunikują się z innymi systemami, co otwiera drzwi do wielu nowych możliwości w dziedzinie automatyki i elektroniki.
