Przekaźnik potrafi unieruchomić rozrusznik, pompę paliwa, wentylator chłodzenia albo elementy napędu, a objawy często wyglądają jak awaria droższego podzespołu. Poniżej pokazuję, jak sprawdzić przekaźnik w samochodzie, kiedy wystarczy multimetr, kiedy trzeba podać zasilanie 12 V i jak odróżnić usterkę samego elementu od problemu w gnieździe albo instalacji. To ważne, bo w diagnostyce skrzyni biegów i napędu jeden błędny wniosek potrafi niepotrzebnie popchnąć kosztowną naprawę.
Najkrótsza droga do trafnej diagnozy przekaźnika
- Najpierw sprawdź oznaczenia pinów, bo 30, 85, 86, 87 i 87a nie zawsze są ułożone identycznie w każdej obudowie.
- Cewkę testuje się omomierzem, ale styki najlepiej potwierdzić pod obciążeniem, a nie tylko na samym „piknięciu” ciągłości.
- Jeśli przekaźnik klika, a obwód dalej nie działa, winne mogą być styki, gniazdo, masa albo zasilanie po stronie instalacji.
- W układach skrzyni biegów i napędu przekaźnik często zasila sterownik, pompę, sprzęgło lub blokadę rozruchu.
- Do testu poza autem wystarczy stabilne 12 V, multimetr i małe obciążenie kontrolne, na przykład żarówka.
Jak rozpoznać piny i nie pomylić styków
W przekaźniku pracują dwa obwody: sterujący i roboczy. Cewka po podaniu napięcia porusza kotwicę i przełącza styki, więc sam element da się sprawdzić bardzo prosto, ale trzeba wiedzieć, który pin za co odpowiada. Ja zawsze zaczynam od nadruku na obudowie i schematu w gnieździe, bo w autach najłatwiej o pomyłkę na poziomie numeracji, a nie samej elektroniki.

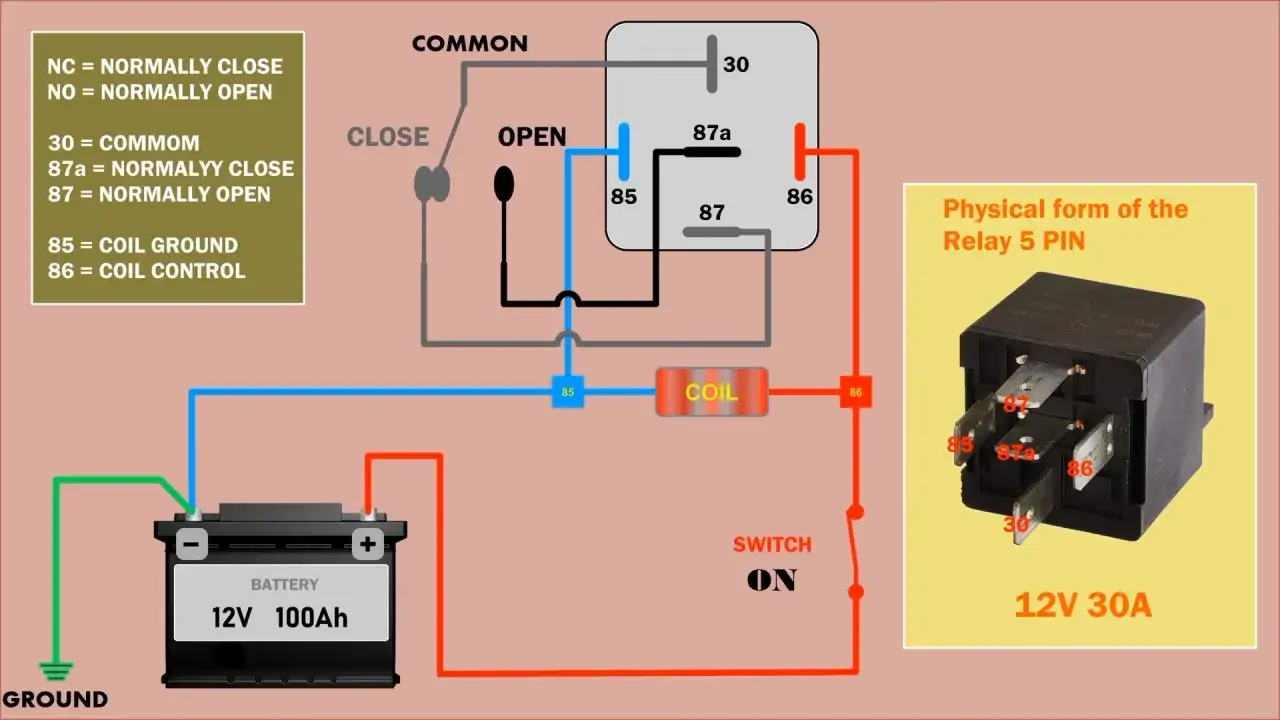

W typowym przekaźniku samochodowym 4-pinowym pin 30 to wspólne zasilanie, 85 i 86 obsługują cewkę, a 87 prowadzi prąd do odbiornika po zadziałaniu. W wersji 5-pinowej dochodzi 87a, czyli styk normalnie zamknięty. Gdy przekaźnik nie jest pobudzony, 30 łączy się z 87a, a po zadziałaniu z 87. Jeśli element ma wbudowaną diodę, polaryzacja cewki ma znaczenie i nie wolno jej odwracać bez sprawdzenia dokumentacji.
| Pin | Rola | Co oznacza w praktyce |
|---|---|---|
| 30 | Wejście zasilania | To zwykle wspólny punkt, z którego prąd trafia na styk roboczy. |
| 85 | Cewka | Najczęściej masa albo biegun ujemny sterowania. |
| 86 | Cewka | Najczęściej plus sterujący, ale przy diodzie polaryzacja musi się zgadzać. |
| 87 | Wyjście robocze | Po pobudzeniu cewki łączy się z pinem 30. |
| 87a | Styk NC | W stanie spoczynku łączy się z 30, a po zadziałaniu się rozłącza. |
Gdy piny są już jasne, można przejść do przygotowania testu bez ryzyka, że badamy nie ten obwód, co trzeba.
Co przygotować przed testem i czego nie robić
Zanim podasz napięcie, przygotuj prosty zestaw: multimetr, przewody pomiarowe, zasilacz 12 V albo sprawny akumulator i najlepiej jeszcze małą żarówkę lub inne obciążenie kontrolne. Bez tego łatwo pomylić sam klik z rzeczywistym przewodzeniem prądu. To jeden z częstszych błędów, bo przekaźnik potrafi wydawać się dobry, choć pod obciążeniem już nie pracuje pewnie.
- Odłącz przekaźnik od auta, jeśli chcesz sprawdzić go poza instalacją.
- Oznacz przewody przed wyjęciem, zwłaszcza gdy pracujesz w skrzynce przekaźników.
- Nie mierz ciągłości w obwodzie, który jest pod napięciem.
- Jeśli przekaźnik ma wbudowaną diodę, nie zamieniaj biegunów na cewce.
- Gdy obudowa jest nadtopiona albo styki są przebarwione, sprawdź też gniazdo i okoliczną wiązkę.
W praktyce te kilka minut przygotowania oszczędza później dużo czasu, bo eliminuje fałszywe tropy. Teraz można już przejść do pomiaru samej cewki.
Jak sprawdzić cewkę multimetrem
Pomiar cewki to pierwszy filtr. Wystarczy ustawić multimetr na omomierz, przyłożyć sondy do pinów cewki i porównać wynik ze specyfikacją, jeśli ją masz. W sprawnym przekaźniku obwód cewki nie powinien być przerwany, więc nieskończona rezystancja zwykle oznacza uszkodzenie. Z kolei skrajnie niska wartość, bliska zwarciu, też jest sygnałem ostrzegawczym.
Przy przekaźnikach 12 V spotyka się rezystancje rzędu dziesiątek do kilkuset omów, ale nie traktuję tego jako jednej sztywnej normy. Jeden model może mieć około 100 Ω, inny znacznie więcej, dlatego najlepszym odniesieniem jest karta katalogowa albo oznaczenie producenta. Jeśli przekaźnik był niedawno rozgrzany, odczekaj chwilę i sprawdź go ponownie, bo ciepła cewka potrafi zafałszować odczyt.
- Wynik bardzo wysoki albo „OL” wskazuje na przerwę w cewce.
- Wynik bardzo niski sugeruje zwarcie uzwojenia.
- Wynik pośredni, zgodny ze specyfikacją, oznacza, że cewka najpewniej jest sprawna.
Sama cewka to jednak tylko połowa historii, bo o sprawności decyduje też część stykowa, a tam najłatwiej o mylne wnioski.
Dlaczego samo piknięcie ciągłości nie wystarczy
Tu łatwo o fałszywy spokój. Multimetr w trybie ciągłości zwykle sygnalizuje połączenie już przy bardzo małym oporze, więc przekaźnik może „piknąć”, choć pod realnym obciążeniem styki są nadpalone i przerywają obwód. W nowym, sprawnym przekaźniku rezystancja styków jest bardzo mała, ale po eksploatacji sam omomierz nie zawsze mówi prawdę o stanie elementu. Ja traktuję ten test jako szybki screening, nie jako ostateczny wyrok.
| Metoda | Co pokazuje | Gdzie ma ograniczenia |
|---|---|---|
| Tryb ciągłości | Szybko wskazuje, czy styk zamyka obwód | Nie ocenia, czy styk przeniesie prąd bez spadków napięcia. |
| Pomiar omomierzem na stykach | Pokazuje, czy jest połączenie | Może nie ujawnić nadpalonych lub niestabilnych styków. |
| Test pod obciążeniem | Sprawdza, czy styk pracuje w warunkach zbliżonych do rzeczywistych | Wymaga prostego obciążenia i chwili więcej pracy. |
Jeśli zależy Ci na pewnym wyniku, najlepiej od razu przejść do próby zasilania i obciążenia. To właśnie ona najczęściej pokazuje, czy przekaźnik nadaje się jeszcze do użytku.
Jak zrobić próbę na stole krok po kroku
Najpraktyczniej sprawdza się prosty test poza autem. Podajesz napięcie na cewkę, obserwujesz reakcję i mierzysz styki pod obciążeniem, a nie tylko „na sucho”. Taki sposób jest szybki, tani i dużo bardziej wiarygodny niż zgadywanie po samym kliknięciu.
- Ustal, które piny są od cewki, a które od styków roboczych.
- Podłącz cewkę do stabilnego 12 V przez bezpiecznik.
- Jeśli przekaźnik ma diodę, zachowaj właściwą polaryzację.
- Sprawdź, czy słychać wyraźne kliknięcie bez brzęczenia i chrobotania.
- Zmierz, czy 30 łączy się z 87, a w wersji 5-pinowej czy 30 rozłącza się z 87a.
- Powtórz cykl kilka razy, najlepiej 5-10, żeby wyłapać usterkę przerywaną.
Jeśli przekaźnik działa tylko raz na kilka prób albo reaguje dopiero po poruszeniu obudową, traktuję to jako usterkę, a nie „czasami jeszcze działa”. Brzęczenie zwykle oznacza zbyt niskie napięcie sterujące, słabą masę, uszkodzoną cewkę albo problem po stronie modułu, który próbuje nim sterować. Gdy po podaniu poprawnego zasilania element nadal nie przełącza styków pewnie, wymiana jest rozsądniejsza niż dalsze zwlekanie.
Warto też pamiętać o jednej rzeczy: używany przekaźnik nie zawsze da się ocenić wyłącznie rezystancją styków, bo ślady pracy i mikronadpalenia potrafią wyjść dopiero pod obciążeniem. Dlatego test „kliknął, więc dobry” zwykle kończy się błędną diagnozą.
Gdy przekaźnik steruje skrzynią biegów lub napędem
W układach skrzyni biegów i napędu przekaźnik rzadko działa samotnie. Zwykle zasila sterownik TCM, pompę, elektrozawory, sprzęgło dołączające napęd, blokadę rozruchu albo element wykonawczy w transfer case. Dlatego przy objawach typu brak biegów, przechodzenie w tryb awaryjny, brak reakcji 4x4 czy problem z odpaleniem nie zakładam od razu awarii samej skrzyni.
| Objaw | Co może wskazywać | Co sprawdzić najpierw |
|---|---|---|
| Skrzynia nie wychodzi z P | Brak zasilania układu blokady lub sterownika | Przekaźnik zasilania, bezpiecznik, czujnik hamulca, masa |
| Auto wchodzi w tryb awaryjny | Przerywane zasilanie TCM albo słabe połączenie pod obciążeniem | Spadki napięcia, gniazdo przekaźnika, błędy w sterowniku |
| Napęd 4x4 nie załącza się | Problemy z przekaźnikiem sprzęgła, aktuatora lub sterowania | Przekaźnik, przewody, bezpiecznik, moduł sterujący |
| Rozrusznik nie reaguje | Brak sygnału po stronie sterowania lub blokady rozruchu | Przekaźnik rozrusznika, immobilizer, przełącznik P/N, masa |
Nie każda usterka skrzyni to przekaźnik. Często winne są zasilanie, masa albo komunikacja między modułami. Jeśli przekaźnik jest tylko „pośrednikiem”, trzeba sprawdzić również, czy do jego cewki dochodzi właściwy sygnał i czy po stronie styków nie ma zbyt dużego spadku napięcia. To właśnie w napędzie i automatycznej skrzyni biegów najłatwiej pomylić objaw z przyczyną.
Gdy nowy przekaźnik nie kończy problemu
Jeśli po wymianie przekaźnika układ nadal nie działa, wracam do gniazda i instalacji. Najczęściej winne są nadpalone styki w podstawce, zaśniedziała masa, pęknięty przewód przy skrzynce bezpieczników albo spadek napięcia na zasilaniu. Nowy element nic tu nie zmieni, jeśli nie dochodzi do niego pełne napięcie albo odbiornik bierze zbyt duży prąd.
- Sprawdź napięcie na pinie zasilającym pod obciążeniem.
- Obejrzyj gniazdo pod kątem luzu, przebarwień i topnienia.
- Poruszaj wiązką podczas testu, jeśli usterka pojawia się i znika.
- Po naprawie skasuj błędy, jeśli auto je zapisuje, i zrób krótką jazdę próbną.
Właśnie tak traktuję diagnostykę przekaźnika: jako szybki i tani test, który może oszczędzić godziny przy skrzyni biegów albo napędzie, ale tylko wtedy, gdy sprawdza się cały obwód, a nie sam „klik” w dłoni.
