W samochodzie wiele usterek nie wynika z samego czujnika czy sterownika, tylko z tego, że moduły przestają się ze sobą dogadywać. To właśnie tutaj ważną rolę odgrywa canbus, czyli sieć, która spina elektronikę napędu, bezpieczeństwa i komfortu w jeden uporządkowany system. W tym tekście wyjaśniam, jak działa ta magistrala, czym różni się klasyczny CAN od CAN FD oraz jak rozpoznać typowe problemy z komunikacją, zanim wymieni się pół auta.
Najważniejsze fakty o sieci CAN w samochodzie
- CAN to magistrala komunikacyjna, a nie osobny czujnik czy moduł.
- Klasyczny CAN działa do 1 Mbit/s i zwykle przesyła do 8 bajtów danych w ramce.
- CAN FD zwiększa przepustowość i pozwala na ładunek do 64 bajtów, ale nie każdy sterownik go obsłuży.
- Dwie terminacje 120 Ω na końcach magistrali są krytyczne dla stabilności sygnału.
- Przy diagnozie najpierw sprawdzam zasilanie, masę, opór linii i dopiero potem sam sterownik.
Jak czytam sieć CAN w aucie
Najprościej patrzę na CAN jak na wspólny język sterowników. Zamiast prowadzić osobny przewód do każdego elementu, producenci łączą moduły w jedną sieć i przesyłają po niej krótkie komunikaty o stanie silnika, hamulców, wspomagania, klimatyzacji czy zamków. Dzięki temu instalacja jest lżejsza, prostsza i mniej podatna na chaos niż dawne układy punkt-punkt.
To ważne rozróżnienie: CAN nie mówi sterownikom, co mają robić w sensie mechanicznym, tylko przekazuje dane, na podstawie których podejmują decyzje. Jeden moduł może wysłać informację o prędkości koła, inny o pozycji pedału, a trzeci na tej podstawie policzy reakcję całego układu. Właśnie dlatego awaria jednej linii komunikacyjnej potrafi zatrzymać kilka systemów naraz, choć same podzespoły są fizycznie sprawne.
W praktyce ta architektura oznacza też coś jeszcze: przy diagnostyce nie wolno myśleć wyłącznie kategorią „uszkodzony sterownik”. Ja zawsze zaczynam od pytania, czy problem dotyczy jednego modułu, czy całej grupy, bo to od razu zawęża miejsce szukania usterki. A kiedy już widać, jak wygląda sama logika sieci, łatwiej przejść do tego, jak sygnał płynie po przewodach i skąd biorą się różnice między odmianami CAN.
Jak działa sieć CAN w praktyce

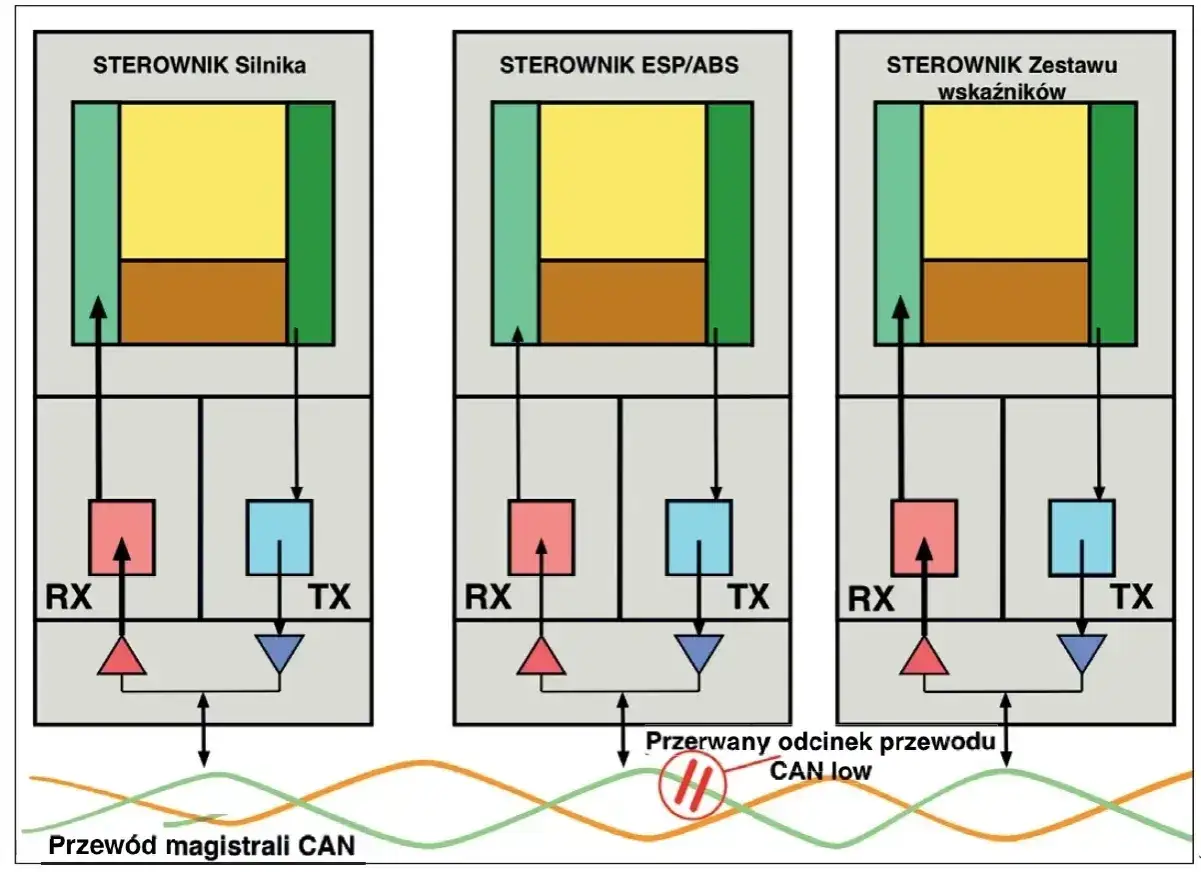

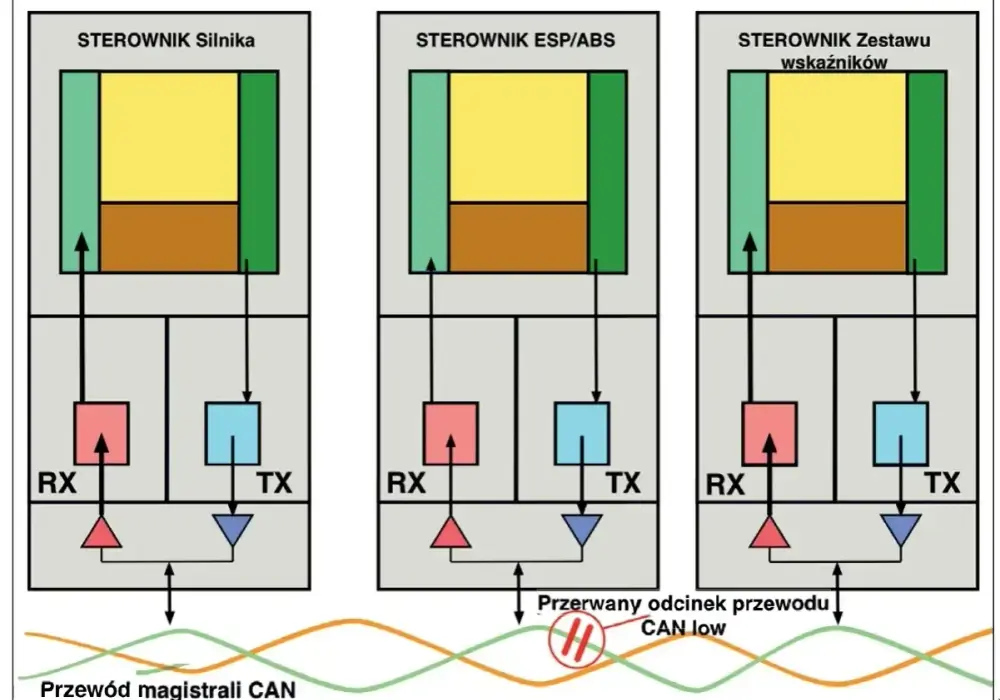

Fizycznie to zazwyczaj skrętka dwóch przewodów: CAN_H i CAN_L. Taki układ nie jest przypadkowy, bo sygnał różnicowy lepiej znosi zakłócenia elektryczne niż pojedyncza linia odniesiona do masy. W każdym węźle pracują zwykle trzy elementy: mikrokontroler, kontroler CAN i transceiver, czyli układ zamieniający sygnały logiczne na sygnał nadający się do pracy na magistrali.
W stanie spoczynku linia zachowuje się inaczej niż klasyczny przewód zasilający. W sieci CAN ważne są dwa poziomy logiczne: stan dominujący i stan recesywny. Gdy kilka sterowników chce nadawać jednocześnie, wygrywa komunikat o wyższym priorytecie, bo identyfikator z niższą wartością może „przebić” pozostałe w czasie arbitrażu. To dlatego sygnał ABS albo układu napędowego dostaje pierwszeństwo przed mniej krytyczną informacją komfortową.
Tak samo istotna jest terminacja. Na końcach głównej magistrali stosuje się oporniki 120 Ω, które tłumią odbicia sygnału. W uproszczeniu dwa takie zakończenia połączone równolegle dają około 60 Ω widziane na całej linii. Jeżeli wynik jest wyraźnie inny, od razu zapala mi się lampka: albo brakuje jednego zakończenia, albo przewód jest przerwany, albo ktoś namieszał przy dołożonym wyposażeniu.
Warto też pamiętać o stanie bus-off. Jeśli sterownik zliczy zbyt wiele błędów, potrafi sam wyłączyć się z ruchu, żeby nie blokować całej sieci. To rozsądne zabezpieczenie, ale dla kierowcy wygląda jak seria dziwnych awarii, które pojawiają się i znikają bez wyraźnego wzoru. Z tego powodu kolejny temat, czyli różnice między klasycznym CAN a CAN FD, ma znaczenie nie tylko teoretyczne, lecz także serwisowe.
Dlaczego CAN FD zmienił sposób przesyłania danych
Klasyczny CAN był projektowany pod mniejsze porcje danych i prostsze sterowniki. W typowej wersji działa do 1 Mbit/s, a jedna ramka ma maksymalnie 8 bajtów danych. To wystarczało do wielu zastosowań w napędzie i nadwoziu, ale wraz z rosnącą liczbą czujników i funkcji zaczęło brakować miejsca na szersze komunikaty.
CAN FD rozwiązuje właśnie ten problem. W fazie arbitrażu nadal korzysta z logiki znanej z klasycznego CAN, ale w części danych potrafi przyspieszyć transmisję, zwykle do 2 lub 5 Mbit/s, a w części rozwiązań nawet do 8 Mbit/s. Jednocześnie ramka może nieść do 64 bajtów danych. Dla producenta to mniej ramek, mniejsze opóźnienia i lepsza obsługa bardziej „gadatliwych” systemów.
Różnicę między odmianami najlepiej widać w praktyce serwisowej. Starszy interfejs diagnostyczny albo źle dobrany adapter może odczytać fragment sieci, ale nie obsłuży pełnej komunikacji FD. Dlatego przy montażu akcesoriów, logowaniu danych czy analizie błędów zawsze sprawdzam, z jaką wersją sieci mam do czynienia, bo od tego zależy zarówno sprzęt, jak i sposób diagnozy.
| Wersja sieci | Prędkość | Maksymalny ładunek ramki | Najczęstsze zastosowanie |
|---|---|---|---|
| Klasyczny CAN | Do 1 Mbit/s | Do 8 bajtów | Napęd, ABS, wspomaganie, podstawowe moduły nadwozia |
| CAN FD | Arbitraż zwykle do 1 Mbit/s, faza danych szybciej | Do 64 bajtów | Nowsze sterowniki, większe pakiety danych, rozszerzona diagnostyka |
| CAN niskiej prędkości | Do 125 kbit/s | Zależnie od implementacji | Mniej krytyczne obwody, wygoda, wybrane funkcje nadwozia |
Nie traktuję CAN FD jako całkowitego zastępstwa starszej wersji. W jednym samochodzie obie odmiany często żyją obok siebie, a to oznacza, że problem z komunikacją trzeba czytać w kontekście konkretnego modułu, nie całej marki czy rocznika. Gdy znam już różnice techniczne, najważniejsze staje się pytanie, gdzie ta sieć faktycznie pracuje i jakie objawy daje jej awaria.
Gdzie ta sieć pracuje i co zmienia to dla elektryki
W samochodzie CAN pojawia się tam, gdzie liczy się szybkość, odporność na zakłócenia i wspólna wymiana danych między kilkoma sterownikami. Najczęściej widzę go w układzie napędowym, ABS/ESP, elektrycznym wspomaganiu kierownicy, module nadwozia, bramce gateway, klimatyzacji, zestawie wskaźników i systemach komfortu. W hybrydach i autach elektrycznych sieć nadal odgrywa dużą rolę, choć obok niej coraz częściej pracuje także Ethernet.
| Obszar w aucie | Rola CAN | Co zwykle widać przy problemie |
|---|---|---|
| Napęd | Wymiana danych między ECU, skrzynią i innymi sterownikami | Spadek mocy, tryb awaryjny, błędy komunikacji |
| ABS / ESP | Szybka wymiana informacji o prędkości kół i stabilizacji | Kontrolki bezpieczeństwa, ograniczenie funkcji wspomagających |
| Wspomaganie elektryczne | Współpraca z czujnikami i systemami wspomagania jazdy | Cięższa kierownica, błędy układu kierowniczego |
| Body i komfort | Sterowanie zamkami, szybami, oświetleniem, klimatyzacją | Losowe reakcje wyposażenia, brak komunikacji z pojedynczym modułem |
| EV i hybrydy | Koordynacja wielu podzespołów oraz diagnostyki | Komunikaty o błędach wysokiego napięcia lub ograniczeniu napędu |
To ma bardzo praktyczny skutek: kiedy coś szwankuje w elektryce auta, nie zawsze winna jest sama część mechaniczna. Czasem problemem okazuje się linia komunikacyjna, słaba masa, korozja w złączu albo źle poprowadzona dokładka po montażu akcesoriów. I właśnie dlatego kolejna sekcja jest najważniejsza dla każdego, kto chce diagnozować samochód rozsądnie, a nie metodą prób i kosztownych strzałów.
Jak diagnozuję awarię komunikacji, żeby nie wymieniać sterownika w ciemno
Najgorszy błąd to zaczynanie od zakupu modułu. W praktyce awaria sieci CAN bardzo często wygląda groźniej, niż jest w rzeczywistości. Jeden uszkodzony przewód, wilgoć w złączu albo zasilanie spadające pod obciążeniem potrafią wywołać serię błędów w kilku sterownikach jednocześnie.
- Najpierw sprawdzam, czy błędy pojawiają się w jednym module, czy w wielu.
- Potem mierzę napięcie akumulatora, jakość mas i stan bezpieczników.
- Następnie oglądam wiązkę, wtyczki i miejsca narażone na przetarcia oraz wilgoć.
- Dopiero później sprawdzam samą magistralę, najlepiej miernikiem i, jeśli trzeba, oscyloskopem.
- Na końcu odłączam podejrzane gałęzie, żeby zobaczyć, który element zaniża lub zakłóca komunikację.
Tu przydaje się prosty test oporu między CAN_H i CAN_L przy wyłączonym zapłonie i uśpionej sieci. W zdrowym układzie często widzę około 60 Ω, bo pracują dwie terminacje po 120 Ω. Jeśli wynik pokazuje 120 Ω, podejrzewam brak jednego zakończenia. Gdy opór jest wyraźnie niższy albo praktycznie zerowy, szukam zwarcia, dodatkowego opornika albo przerobionej wiązki. Jeśli miernik pokazuje nieskończoność, wtedy niemal zawsze mówimy o przerwie w linii.
Drugi trop to objawy. Gdy kilka modułów przestaje odpowiadać naraz, a w aucie pojawiają się pozornie niezależne błędy, ja nie patrzę od razu na każdy sterownik osobno. Najpierw pytam, co łączy te błędy w sieć. To dużo skuteczniejsze podejście niż wymiana elementów „na oko”, bo magistrala jest wspólna, więc jedna usterka potrafi udawać trzy różne awarie. A skoro już o objawach mowa, najłatwiej uporządkować je w prostym zestawieniu.
| Objaw | Co sprawdzam najpierw | Co to zwykle oznacza |
|---|---|---|
| Brak komunikacji z wieloma sterownikami | Zasilanie, masy, terminację, główną gałąź magistrali | Problem wspólny dla sieci, a nie pojedynczego modułu |
| Losowe błędy, które pojawiają się i znikają | Wtyczki, wilgoć, przetarcia, spadki napięcia | Usterka przerywana, często mechaniczna lub kontaktowa |
| Problemy po montażu radia, alarmu lub świateł | Sposób wpięcia dodatkowego sprzętu | Zakłócenie sieci albo nieprawidłowe podłączenie przewodów |
| Jeden moduł „znika” z diagnostyki | Zasilanie tego modułu i jego odcinek wiązki | Lokalna awaria sterownika, przewodu albo złącza |
W takich przypadkach bardzo pomaga myślenie warstwowe: najpierw zasilanie i masa, potem linia, potem sam sterownik. To oszczędza czas i pieniądze, a przy tym zmniejsza ryzyko, że uszkodzony zostanie sprawny element podczas niepotrzebnej wymiany. Taki sposób pracy prowadzi wprost do kolejnego problemu, czyli błędów popełnianych przy naprawach i montażu dodatkowych urządzeń.
Czego nie robić przy naprawie i montażu dodatków
W instalacjach z CAN najłatwiej zaszkodzić nie przez spektakularną awarię, tylko przez drobne, pozornie niewinne decyzje. Do najczęstszych błędów zaliczam dokładanie przypadkowych oporników, skracanie skrętki „byle się zmieściła”, lutowanie w miejscach, gdzie producent przewidział inne połączenie, oraz podpinanie akcesoriów bez zrozumienia, do której gałęzi sieci trafiają.
Nie ignoruję też wpływu prostych rzeczy: słabego akumulatora, zaśniedziałych mas, zalanych złączy i źle zabezpieczonych wiązek. CAN jest odporny, ale nie cudowny. Jeśli napięcie w aucie siada albo masa jest niestabilna, sterowniki zaczynają gubić ramki i generować błędy, które na pierwszy rzut oka wyglądają jak awaria jednej drogiej części. W rzeczywistości to często efekt uboczny złej elektryki.
Przy dołożonym sprzęcie najlepiej działa jedno podejście: wiązka adapterowa, zgodność z dokumentacją pojazdu i minimalna ingerencja w główną magistralę. Im mniej improwizacji, tym mniej późniejszych niespodzianek. I właśnie ten praktyczny wniosek zamyka cały temat najrozsądniej, bo sieć CAN nie jest egzotyczną ciekawostką, tylko codziennym narzędziem pracy elektroniki auta.
Co z tego wynika, kiedy samochód zaczyna zgłaszać błędy komunikacji
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: przy elektronice auta trzeba myśleć siecią, nie pojedynczym modułem. Magistrala CAN porządkuje komunikację, ale też sprawia, że jeden słaby punkt może unieruchomić kilka systemów naraz. Dlatego przy usterkach liczą się kolejność pomiarów, stan przewodów, masa, terminacja i sposób montażu dodatkowego wyposażenia.
Dla właściciela auta najważniejsza praktyczna rada jest prosta: nie kasować błędów w ciemno i nie zakładać od razu najgorszego. Dla osoby pracującej przy elektryce najważniejsze jest natomiast to, by najpierw potwierdzić, gdzie znika komunikacja, a dopiero potem sięgać po części. Tylko wtedy naprawa jest przewidywalna, a nie przypadkowa, i właśnie tak powinno się podchodzić do współczesnej elektroniki samochodowej.
